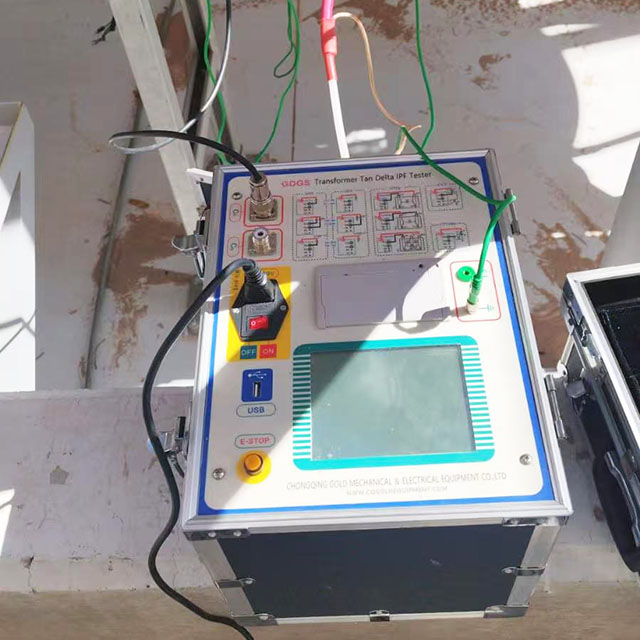

اختبار خسارة عازلة محول 10KV
لماذا من الضروري إجراء اختبار الخسارة العازلة على المحولات؟
الغرض من اختبار الخسارة العازلة للمحول هو اختبار أداء العزل للمحولات. من خلال قياس قيمة عامل الخسارة العازلة TG Δ ، يمكن تحديد حالة عزل زيت المحول لضمان التشغيل الآمن للمحولات.
عامل الخسارة العازلة TG Δ القيمة: بالنسبة لمحولات مستويات الجهد المختلفة ، هناك معايير مختلفة لقيمة عامل الخسارة العازلة TG Δ. على سبيل المثال ، عندما يكون مستوى الجهد للمحول 330kV ، يجب أن تكون قيمة عامل الخسارة العازلة tg Δ ≤ 0.040 ؛ عندما يكون مستوى الجهد للمحول 500 كيلو فولت ، يجب أن تكون قيمة عامل الخسارة العازلة tg Δ ≤ 0.020.
الوظائف الرئيسية
شاشة تعمل باللمس الكبيرة ، سهلة التشغيل.
يمكن اختبار اختبار خسارة العزل المحول باستخدام طرق مختلفة مثل الجهد العالي الداخلي ، والجهد العالي الخارجي ، والمعيار الداخلي ، والمعيار الخارجي ، وطريقة الاتصال الإيجابي ، وطريقة الاتصال العكسي ، والطريقة المعتمدة ذاتيا ، وما إلى ذلك ؛ بموجب طريقة التوصيل الإيجابي الخارجي الخارجي العالي الجهد العالي ، يمكن تحقيق فقدان العزل الكهربائي عالي الجهد (أكبر من 10 كيلو فولت).
يمكن لمحول الخسارة العازلة للمحول أن يقيس بدقة فقدان العزل الكهربائي وقيم السعة في CVT دون إزالة خيوط الجهد العالي من CVT.
يمكن لمحول الخسارة العازلة للمحول استخدام طريقة التدريع العكسي لقياس قيمة فقدان العزل الكهربائي وقيمة السعة C0 في الطرف العلوي من CVT.
يمكن لهذه الأداة أيضًا اختبار فقدان العزل الكهربائي وسعة CVT المختومة بالكامل (محول الجهد السعة) C1 و C2 ، مما يحقق اختبارًا متزامنًا لـ C1 و C2. يمكن لهذه الأداة أيضًا اختبار نسبة CVT وخطأ زاوية الجهد.
الفهرس الفني
| 1 | مبدأ التداخل المضاد | طريقة تحويل التردد |
| 2 | مزود الطاقة | 220V ± 10 ٪. (يمكن تخصيص AC127V و AC110V) |
| 3 | إخراج مرتفع | إخراج الجهد: 0.5kV-10kV ، كل 0.1 كيلو فولت |
| الدقة: 2 ٪ | ||
| الحد الأقصى الحالي: 200MA | ||
| السعة: 2000VA | ||
| 4 | القوة المطلقة ذاتيا | AC 0V∽50V/15A. 45Hz/55Hz 47.5Hz/52.5Hz 55 هرتز/65 هرتز 57.5 هرتز/62.5 هرتز التردد التلقائي المزدوج |
| 5 | حل الطاقة | TGδ: 0.001 ٪ CX: 0.001PF |
| 6 | دقة | △ TGδ: ± (القراءة*1.0 ٪+0.040 ٪). △ C X: ± (القراءة*1.0 ٪+1.00pf). |
| 7 | نطاق القياس | TGδ: غير محدود |
CX: 15pf ＜ CX ＜ 300NF 10kV: CX ＜ 60 NF 5kV: CX ＜ 150 NF 1KV: CX ＜ 300 NF | ||
| اختبار CVT: CX ＜ 300 NF | ||
| 8 | نطاق CVT | 10-10000 |
| 9 | دقة | 0.1 ٪ |
