GDBR-P
GOLD
GDBR-P
GDBR-P

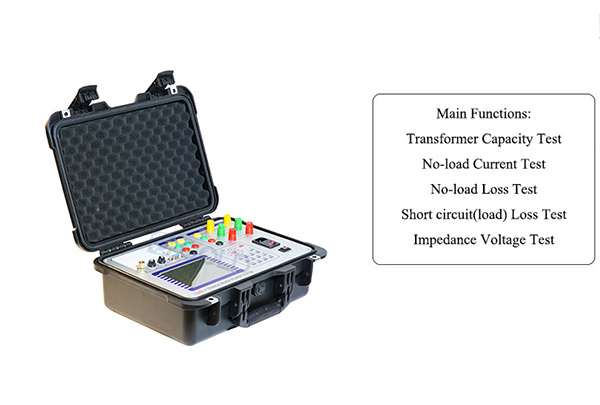

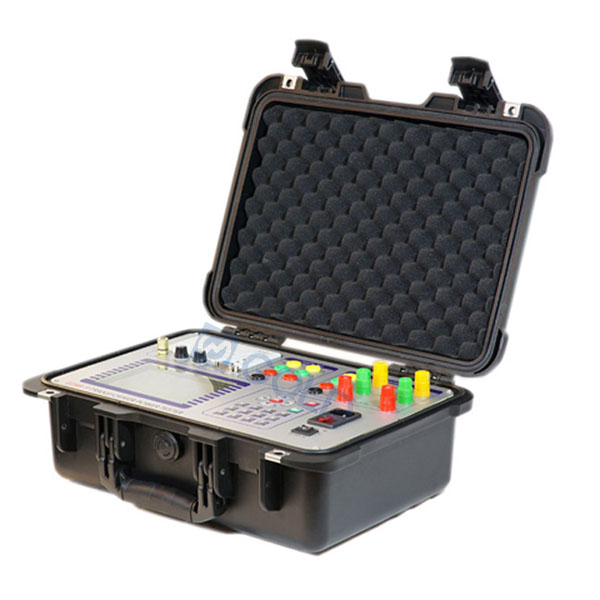

محول على التحميل وغير التحميل ، اختبار سعة المحولات
Fيأكل
يتم استخدام GDBR-P Transformer ON-LOAD و NOD-LOAD لقياس المحولات التي لا تحمل تيار ، وفقدان عدم التحميل ، والجهد القصيرة الدائرة ، وفقدان الدائرة القصيرة وسعة.
ثلاثة أمتار اختبار اختبار.
عند إنشاء محول ثلاث مراحل ، لا يحمل التحميل ، ستحكم الأداة إذا كانت الأسلاك صحيحة تلقائيًا ، وتظهر ثلاث مراحل من الجهد ، مخطط المتجه الحالي.
الانتهاء من اختبار التحميل تحت 1600 كيلو فولت في أسفل محول التوزيع الحالي الكامل للجهاز المفرد. الانتهاء من 2500 كيلو فولترا تحت اختبار تحميل محول التوزيع تحت 3/3 التيار المصنفة (تحت 1/3 تيار مصنفة ، يمكن تحويل الأداة إلى معلمات فقدان التحميل تحت التيار المقنن.)
يتم تصحيح جميع نتائج الاختبار تلقائيًا. تصحيح الأداة التلقائي على النحو التالي ، تصحيح الشكل الموجي ، تصحيح درجة الحرارة ، تصحيح الجهد غير المصنفة وتصحيح التيار غير المقدر. نتائج الاختبار أكثر دقة.

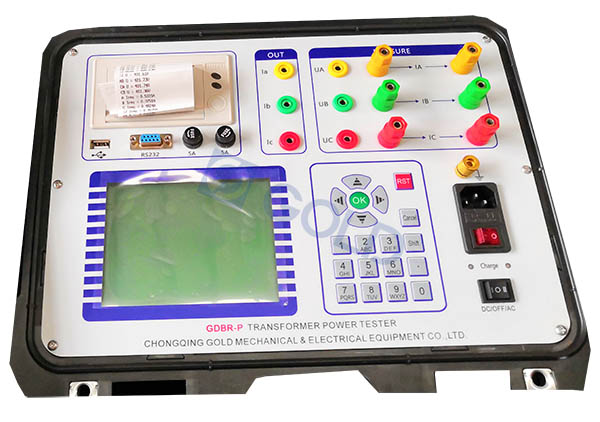

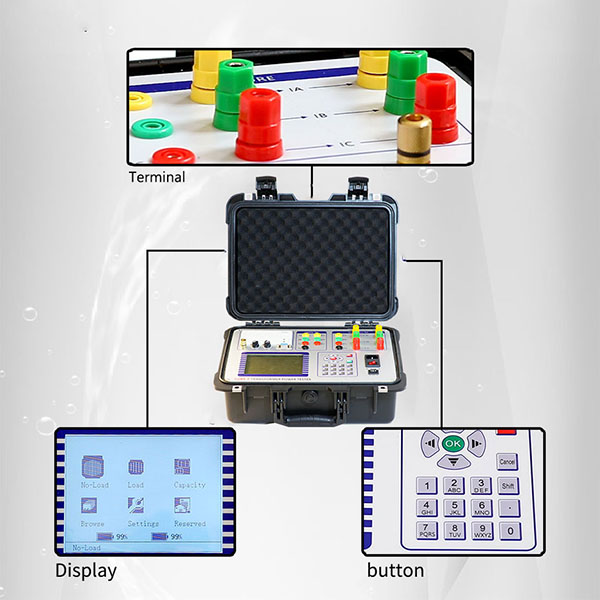

320*240 شاشة LCD عالية السطوع ، مع ضبط السطوع. أزرار اللمس تجعل العملية أكثر ملاءمة.
الساعة في الوقت الفعلي ، تاريخ اختبار التسجيل تلقائيًا ، مناسب لتخزين وإدارة نتائج الاختبار.
طابعة حرارية من نوع اللوحة المدمجة ، ونتائج اختبار الطباعة السريعة.
الطاقة لأسفل وتصفح البيانات (مجموعة كائن الاختبار ، نتائج القياس ، وقت الاختبار). قم بتخزين ما يصل إلى 500 مجموعة من نتائج الاختبار ، نقل البيانات عبر الإنترنت إلى الكمبيوتر الشخصي.
يسمح قياس المدى الموسع لمحول الجهد الخارجي والمحول الحالي. قياس كائن اختبار أي معلمات.
Sالخصومات
1. اختبار عناصر
RMS من الجهد ثلاث مراحل: UAB ، UBC ، UCA.
متوسط قيمة الجهد الثالث للمرحلة: UAB ، UBC ، UCA.
RMS من ثلاث مراحل الحالية: IA ، IB ، IC.
النسبة المئوية لخسارة عدم التحميل وعدم التحميل الحالي: PO ، IO ٪.
فقدان الحمل ، نسبة الجهد المعاوقة ، مقاومة الدائرة القصيرة: PT ، EKT ، ZT.
فقدان الحمل ، نسبة الجهد المعاوقة والمعاوقة القصيرة في أي درجة حرارة محددة.
المحولات السعة الفعلية والقدرة الحكمة.
2. المعلمات الفنية الرئيسية
نطاق القياس الحالي: 100ma-60a ، الدقة: الفئة 0.2.
نطاق قياس الجهد: 10V-650V ، الدقة: الفئة 0.2.
يمكن للمحول الخارجي توسيع نطاق قياس الأداة.
نطاق قياس التردد: 40-65 هرتز ، الدقة: الفئة 0.2.
المصدر الداخلي: الإخراج الحالي: 0-10A ، قياس الجهد: 0-10V
اختبار السعة:
30KVA-2500KVA (للزيت 10KV والمحولات الجافة)
50kva-31500kva (لمحولات الزيت 35kV)
50kva-2500kva (لمحولات جافة 20 كيلو فولت)
50kva-2000kva (لمحولات جافة 35kV)
