GDCJ-V.
GOLD
9030849000
GDCJ-V.

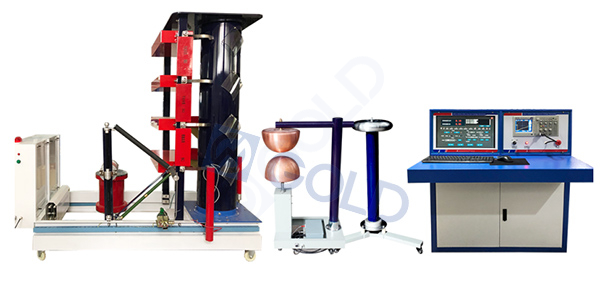

200kV 10KJ مولد الجهد النبض الأوتوماتيكي
تقديم
يعد مولد الجهد التلقائي لـ GDCJ-V 10KV 10KJ مناسبًا لعزل فجوة الهواء ، والقذائف ، ومحولات الطاقة ، وموجات الجهد الكامل لبرق المحولات ، وموجات التشغيل القياسية واختبارات اختبارات جهد نبض الموجة المفروم.
الأنفلونزا
جهد النبض المسمى: GDCJ-V 200kV.
القدرة الاسمية (الطاقة): 10 كيلو جول.
سعة فئة: 1.0 μF ، 100 كيلو فولت من النوع الجاف التغليف العزل الكامل.
الجهد مستوى: 100 كيلو فولت.
طور/ مرحلة السعة: 2/ 5KJ.
الشكل الموجي الإخراج:
1) 1.2 μs ± 30 ٪/50 μs ± 20 ٪ من الجهد الدافع القياسي الموجي الكامل ، الكفاءة ≥90 ٪
2) 2 ~ 6 μs النبض القياسي الأمواج المفرومة.
المدى المتزامن: أكبر من 20 ٪.
اختلاف جهد خطأ تعديل السعة أقل من 1 ٪ ، ولا يتجاوز الحد الأدنى للطاقة الناتج 10 ٪ من الجهد الاسمي للجهاز.
معدل الخطأ المتزامن: أقل من 1 ٪.

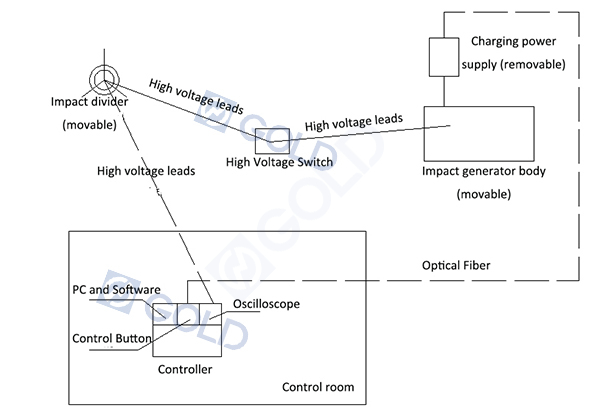

المكون الرئيسي
مصمومات شحن الطاقة (متكاملة مع الجسم الرئيسي لمحرك النبض)
الجهد المقنن: UN = ± 100kV DC (إيجابي أو سلبي)
تيار التصنيف: في = 30MA (تحت الجهد المقنن)
التحكم في الجهد: ضبط الجهد وحدة SCR ، نطاق ضبط الجهد من 0 إلى 100 ٪ الأمم المتحدة
تحويل القطبية: تغيير اتجاه مكدس السيليكون عالي الضغط
جهد المدخلات: 220 فولت الجهد المفرد
تردد الطاقة: 50/60 هرتز
استهلاك الطاقة: 3KVA
فاصل جهد مكثف ضعيف التخميد
الجهد المقنن: 200 كيلو فولت
مكثف مصنفة: 800pf
عدد المكثفات: 1
استجابة موجة Fang: جزء من وقت الاستجابة أقل من 100 نانو ثانية ، والضغط الساحق أقل من 10 ٪
نسبة تقسيم الجهد: وفقًا للوضع
نسبة تجزئة الجهد: أقل من 1 ٪
جهاز قطع
الجهد المقنن: 200 كيلو فولت
Betal Gap: 150 مم قطر.
وضع الزناد: ثلاثة مشغلات تصريف القطب.
(استخدم مكبر صوت نبض عالي الأداء لإخراج 15 كيلو فولت ، 100NS النبض الزناد)
وضع التأخير الزمني: 2 ~ 6U مع دوائر التأخير الإلكترونية مع تأخير الوقت القابل للتعديل يمكن أن يوفر نبضات الزناد المفروم.
(استخدم نظام التحكم IGCS2008 ، وقت تأخير التعديل المحتمل)
التشتت الموتى: الانحراف المعياري للموعد النهائي أقل من 0.1 μs.
أجهزة قياس
نظام قياس التأثير الرقمي
قياس الأمواج: مستورد Tektronix Color High -voltage Digital Digital.
أعلى معدل لأخذ العينات هو 1.0 جم/ثانية ، وعرض النطاق الترددي أكبر من 100 ميجا هرتز ، والدقة هي 8 بتات ، وقنتين.
تحليل الطول الموجي: الكمبيوتر الصناعي (بما في ذلك العرض)
حزم برامج خاصة تؤثر على القياس:
حساب وعرض معلمات موجة الصدمة ،
وظيفة مقارنة الموجة ،
توسيع الموجة ، واستعادة وترجمة ،
التخزين والاتصال الموجي ،
رسم الخرائط على شكل الموجة وكتابة التقارير ،
الملحقات: 2 عالية الأداء 100 مرة جهاز التوهين الخاص.
ديسمبر مقاومة ضبط موجة:
هناك ثلاث مجموعات من مقاومة رأس الموجة ، وثلاث مجموعات من مقاومة الأذاقة الموجية المستخدمة في نبضات البرق ، ومجموعة من الشحن والحماية.
