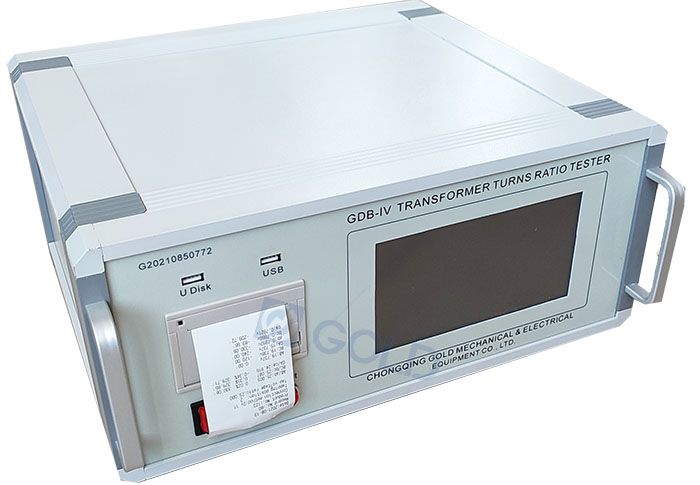

GDB-IV
GOLD
9030849000
GDB-IV
محول شحن البطارية يتحول إلى نسبة اختبار ثلاث مراحل محول الإثارة تيار اختبار
مقدمة
تقوم وحدة الطاقة الداخلية في المختبر بإنشاء الطاقة ثلاثية الطور أو الطاقة ثنائية الطور ، والتي يتم إخراجها إلى جانب الجهد العالي من المحول. ثم يتم أخذ عينات من الجهد العالي والجهد المنخفض في نفس الوقت. أخيرًا ، يتم حساب المجموعة والنسبة والخطأ وفرق الطور.
سمات
طلب
نظرًا لأن جهد الخرج 3 طور أو جهد ثنائي الطور ، يتم تطبيقه مباشرة على جانب الجهد العالي ، ولا يقتصر على الأسلاك الداخلية للمحول ، وهو مناسب لقياس نسبة التحول من طرق اتصال مختلفة.
يمكن لمحول GDB-IV تشغيل نسبة اختبار نسبة الإخراج 2 فولتية ، مما يعزز القدرة على التكيف مع محولات مستويات الجهد المختلفة.
تتم إضافة وظيفة قياس عدد المنعطفات في ملف الجهد المنخفض ، والتي يمكن استخدامها لقياس النسبة الحالية من الحث المتبادل.
يتم أخذ عينات من جانب LV وجانب HV في نفس الوقت ، ويتم حساب النسبة ، والخطأ ، والخطأ ، وخطأ الطور في النهاية.
إعداد المعلمة
بالنسبة للمحول مع تغيير الصنبور ، بعد تعيين المعلمة المقدرة ، يمكن تحديد موضع تغيير الصنبور ، ونسبة تغيير الموضع الحالي تلقائيًا عند القياس. وهذا هو ، الصنبور تحول نسبة.
سرعة سريعة
وقت اختبار بيانات مجموعة واحدة هو 10s.
التكرار
ثلاث مراحل (120 درجة) أو مزود طاقة مرحلتين (90 درجة) مع سعة مستقرة ومرحلة ثابتة.
حماية
يتقلب جهد الخرج عند 0 فولت ، ويتم إعادة تعيين الجهد الزائد تلقائيًا لقطع الإخراج. وظيفة الحماية العكسية.
عندما يكون المخرجات زائدة أو محمومة ، يتم قطع الإخراج تلقائيًا.

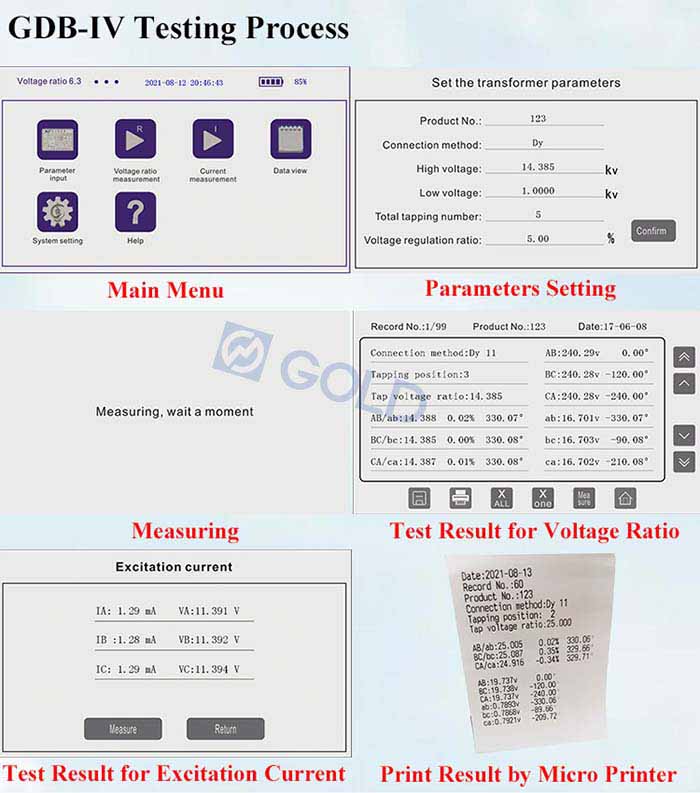

واجهه المستخدم
7 بوصة الشاشة التي تعمل باللمس ، القائمة الإنجليزية الكاملة.
معالجة البيانات
باستخدام منفذ USB 2PCS ، واحد للاتصال عبر الإنترنت ويمكن التحكم فيه وقياسه بواسطة الكمبيوتر ، يمكن تحميل البيانات وحفظها بواسطة ملف Excel ، واحد لإدخال قرص USB لحفظ البيانات.
الفهرس الفني
نطاق اختبار نسبة الجهد: 1-10000
مجموعة اختبار المجموعة: 0-11
دقة اختبار نسبة الجهد:
| 1-500 | 0.1 ٪ | الجهد العالي |
| 500-2000 | 0.2 ٪ | الجهد العالي |
| 2000-10000 | 0.5 ٪ | الجهد العالي |
| 1-100 | 0.2 ٪ | جهد منخفض |
| 100-500 | 0.5 ٪ | جهد منخفض |
قرار نسبة الجهد: 0.0001
دقة الزاوية: 0.1 درجة
قرار الزاوية: 0.01 °
دقة القياس الحالي: 1 ٪ fs+2digits
مدخلات الطاقة: بطارية الليثيوم 12V 10AH
البعد: 387*175*379mm
الوزن: 9 كجم
درجة حرارة التشغيل: -20 ℃ -40 ℃
الرطوبة النسبية: ≤85 ٪ ، لا تكثيف
