GDBL-601
CHONGQING GOLD
9030849000

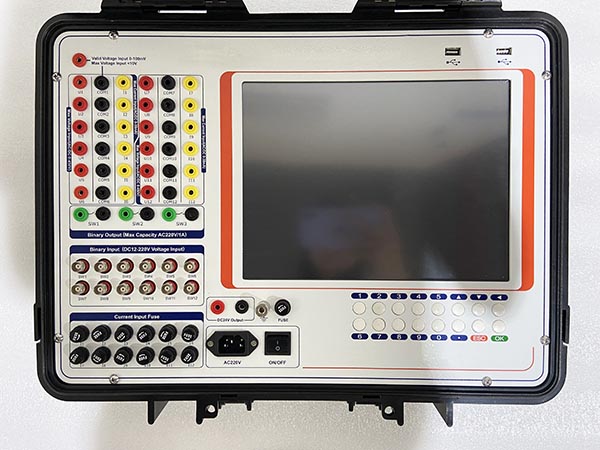

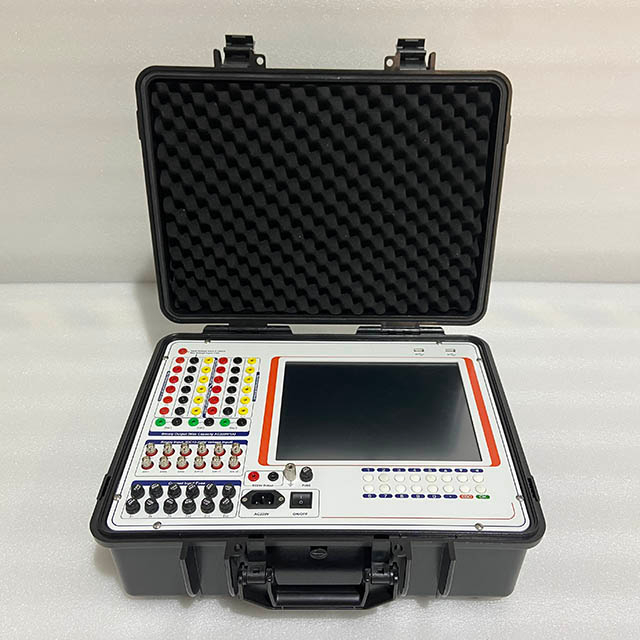

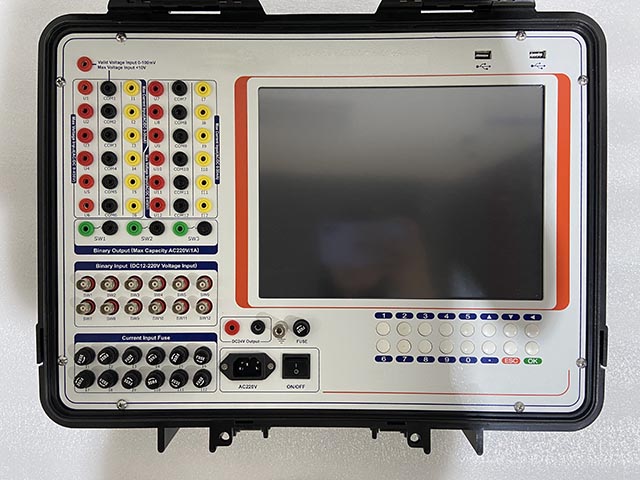

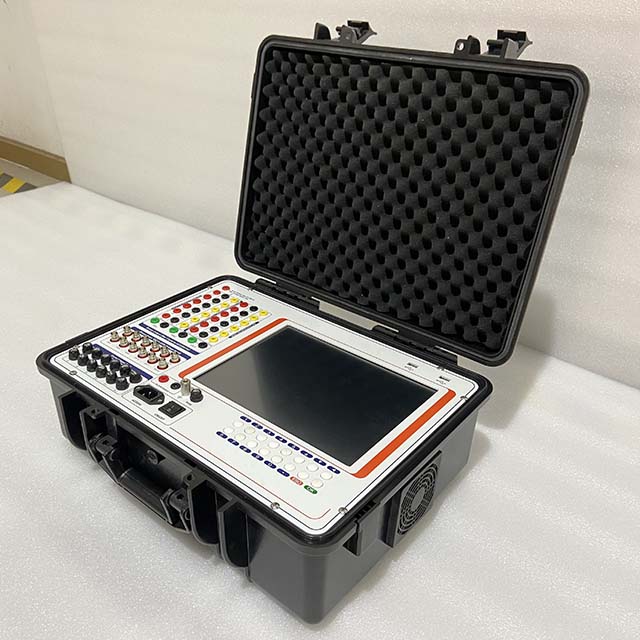

مسجل إشارة الطاقة GDBL-601 لمولد الطاقة اختبار مميز شامل
ميزات مسجل إشارة الطاقة GDBL-601
1) تحتوي الأداة على مكونات برامج قوية تسمح للمستخدمين بإجراء تحليل الرسوم ، وعمليات الجمع ، وحساب القيمة الفعالة ، وحساب طاقة التيار المتردد ، وتحليل التماثل ثلاثي الطور ، وتحليل الطيف ، والتحليل التوافقي ، وتحليل ارتباط المنحنى ، وتحرير الرسوم ، ورسم مخطط الفاسور من خلال مكونات البرنامج.
2) يمكن أن تؤدي نتائج البيانات التجريبية والتحليل إلى إنشاء تقارير اختبار Word/Excel ، ويمكن أيضًا إنشاء صور JPG وتصديرها من خلال البرامج لتسهيل المستخدمين لإجراء التحليل المتعمق ومعالجة النتائج التجريبية.
3) مسجل إشارة الطاقة GDBL-601 يحتوي على 12 قناة مدخلات تمثيلية ، و 12 قناة مدخلات تبديل نشطة ، و 3 إشارات إخراج القنوات ، مع الحد الأقصى لتكرار أخذ العينات يصل إلى 100 كيلو هرتز ، والتي يمكن أن تلبي بشكل أساسي متطلبات تسجيل الإشارات العابرة للاختبارات المختلفة في نظام الطاقة. ويتم عزل جميع قنوات المحاكاة من بعضها البعض لتجنب مشاكل اتصال النقاط المحتملة المختلفة في التجربة ، مما قد يسبب أخطاء في النظام الذي تم اختباره.
الفهرس الفني
1) هناك 12 قناة الجهد/عينة التيار. يتضمن النطاق التناظري -10V ~ 10V ، -200V ~ 200V ، -400V ~ 400V و -20MA ~ 20MA. يمكن للمستخدمين تبديل نطاق الإدخال من البرنامج. أيضا هناك قناة واحدة -100mV ~ 100mV والتي تسمح لإشارة الدخل أقل من 10 فولت.
2) الجهد الكهربي ومدى المدخلات الحاليات المضمونة هي كما يلي:
| -400V ~ 400V | خطأ مضمون أقل من 0.5 فولت |
| -200V ~ 200v | خطأ مضمون أقل من 0.2 فولت |
| -10V ~ 10V | خطأ مضمون أقل من 0.01V |
| -20ma ~ 20ma | خطأ مضمون أقل من 0.02mA |
| -100ma ~ 100ma | خطأ مضمون أقل من 0.2mV |
3) هناك 12 قناة اتصالات رطبة إدخال الإشارة الثنائية. الجهد الإدخال الصحيح والمسموح به هو DC12-200V.
| -10V ~ 10V | مقاومة المدخلات 820 كيلو |
| -200V ~ 200v | مقاومة المدخلات 820 كيلو |
| -400V ~ 400V | مقاومة المدخلات 820 كيلو |
| -20ma ~ 20ma | مقاومة المدخلات 820 كيلو |
| -100ma ~ 100ma | مقاومة المدخلات هي 10 أمتار |
9) إمدادات الطاقة AC 220V 10 ٪ 45Hz-65Hz.

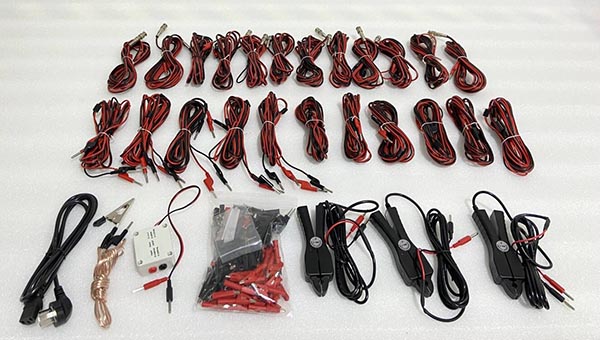

ملحقات مسجل إشارة الطاقة GDBL-601
