GDGK-307
CHONGQING GOLD
9030849000

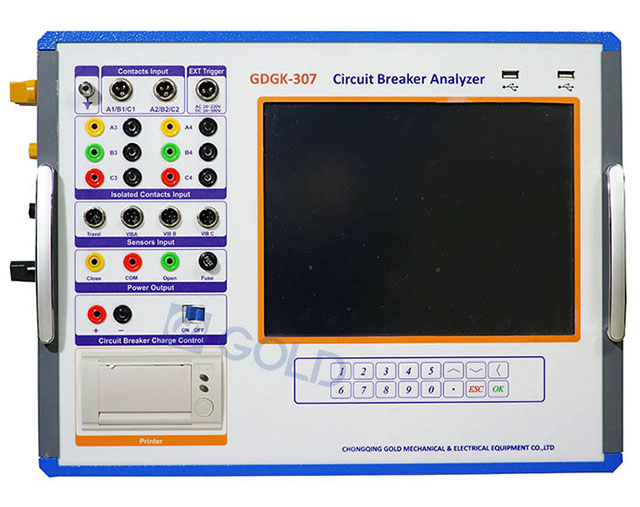

GDGK-307 CBA Circuit Breaker Analyzer Equipman
محلل قاطع الدائرة الاستخدام في الموقع

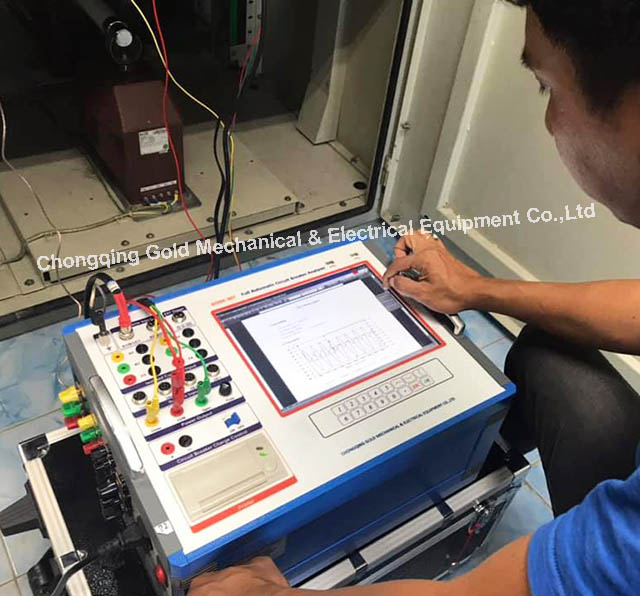

لوحة معدات اختبار قاطع الدائرة
لماذا نحتاج إلى استخدام GDGK-307 للاختبار الميكانيكي المميز لمقاطع الدائرة؟
في بعض المناطق ، تجاوزت العيوب الميكانيكية في قواطع الدوائر عالية الجهد عيوب العزل ، وتصبح العامل الرئيسي الذي يسبب فشل قاطع الدائرة وتؤثر على التشغيل الآمن لشبكة الطاقة. استخدم GDGK-307 للاختبار الميكانيكي المميز. هذا عنصر اختبار شائع في اختبار انقطاع التيار الكهربائي الروتيني لقواطع الدائرة عالية الجهد ، يهدف إلى التحقق مما إذا كانت آلية تشغيل قاطع الدائرة في أداء جيد.
التطبيقات
يتم استخدام معدات اختبار محلل قاطع الدائرة GDGK-307 للاختبار وتحليل وتقييم قواطع دوائر نظام الطاقة ، والخصائص الميكانيكية لمفاتيح الحمل والمفاتيح المعزولة ومفاتيح الجهد العالي الأخرى AC ، ومقاومة التلامس ، واتصالات التلامس وخصائص الاهتزاز وما إلى ذلك.
يمكن إجراء عناصر الاختبار الرئيسية بواسطة محلل قاطع الدائرة GDGK-307
1. وقت الإغلاق ، وقت الافتتاح ، انتشار الوقت بين القطبين ، انتشار الوقت بين وحدات قطب واحد ، ارتعاش وما إلى ذلك.
2. سرعة الإغلاق وسرعة الفتح ومتوسط اختبار سرعة قاطع الدائرة
3. قياس التخليص بين الاتصالات المفتوحة ، فوق السفر ، تجاوز السفر والسفر الكلي.
4. إغلاق منحنى الوقت الحالي لفائف الوقت ، فتح منحنى الوقت الحالي للملف واختبار تيار الملف الأقصى.
5. اختبار منحنى وقت السفر ، منحنى وقت السرعة ومنحنى وقت التسارع
6. قياس قيمة مقاومة ما قبل الإفراز ووقت أيون ما قبل التعبير
7. قياس مقاومة التلامس ثابت أو ديناميكي.
8. منحنى وقت المقاومة الديناميكي وطولها لقياس جهات الاتصال
9. قياس منحنى المقاومة الديناميكية لكسر قاطع الدائرة
10. اختبار الاهتزاز ، بما في ذلك اكتساب منحنى بصمة الاهتزاز ، وإدارة ، ومنحنى بصمة الاهتزاز المطابقة التلقائية.
11. CO-T1-CO ، O-T-CO-T1-CO ، اختبار التحقق من تسلسل التشغيل.
12 قياس وقت CO (وقت فتح) ووقت OC (وقت الانتهاء)
13. وقت إغلاق الاتصال بالجرافيت ، وقت الافتتاح ، قياس منحنى المقاومة الديناميكية.
14. قياس وقت الإغلاق ، ووقت الافتتاح ، وسرعة الفتح/الإغلاق الصارمة ، ومزامنة الإغلاق وفتح السفر ، والارتداد ، ووقت ماس القصيرة المعدنية في قاطع دائرة التأريض المزدوجة ثلاثية القناة (خياري).
الفهرس الفني الرئيسي
| توقيت عملية الاتصال الرئيسية | 0-15000ms |
| مقاومة الاتصال الثابتة | 0-2000UOHM |
| قياس المقاومة الديناميكية | 0-100mohm |
| الحركة/السرعة | 0-20m/s |
| شحن الوقت وتيار المحرك | 0-100s و 0-20A |
| توقيت تشغيل جهات الاتصال الإضافية | 0-15000ms |
| لفائف الطول الموجي الحالي | نعم |
| الجهد الرحلة الأولى | 30V DC |
| الافراج عن انخفاض الجهد | نعم |
| مزود الطاقة | 220V ± 10 ٪ ، 50/60 هرتز |
| وظائف مخصصة أخرى |
| 1. كلا الجانبين على الأرض (أرضية مزدوجة) |
| 2. جهاز التحكم في الكمبيوتر الشخصي: وحدة التحكم مع البرامج المناسبة للتحكم في محلل قاطع الدائرة GDGK-307 وتحليل بيانات الاختبار بعد |
