GDGK-307
CHONGQING GOLD
9030849000
GDGK-307 محلل قاطع دائرة مفتاح التبديل الجهد العالي مع أرضية مزدوجة

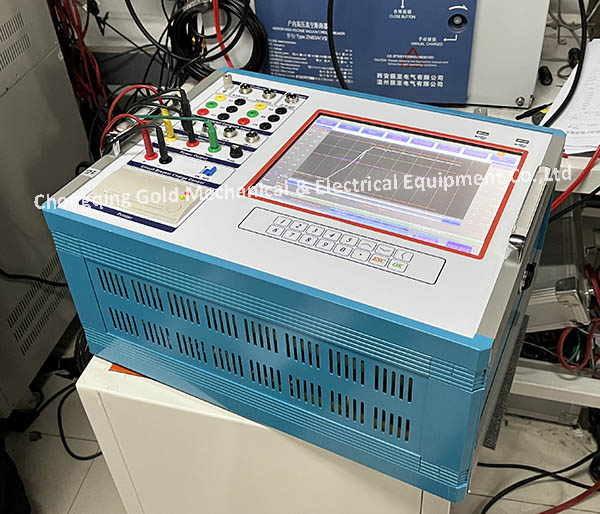

مظهر محلل قاطع الدائرة
قائمة مع واجهة اختبار الأرض المزدوجة
مع تطور المجتمع ، يكون لدى الناس متطلبات أعلى وأعلى لسلامة وموثوقية الكهرباء. تعتبر قواطع الدوائر عالية الجهد مسؤولة عن المهام المزدوجة للتحكم والحماية في أنظمة الطاقة ، ويرتبط أدائها مباشرة بالتشغيل الآمن لنظام الطاقة. المعلمات المميزة الميكانيكية هي واحدة من المعلمات المهمة للحكم على أداء قواطع الدوائر.
يمكن لمحلل قاطع الدائرة GDGK-307 التابع لشركتنا أن يقيس بدقة المعلمات المميزة الديناميكية الميكانيكية لمستويات الجهد العالية من الزيت ، والفراغ ، و SF6 ، وغيرها من قواطع الدائرة عالية الجهد من مستويات الجهد المختلفة.
مزايا
--- GDGK-307 محلل قاطع دائرة مفتاح التبديل العالي الجهد مع أرضية مزدوجة
3 قنوات من الأرض المزدوجة (يمكن أن تكون 6 قنوات تخصيص): يمكن قياس الخصائص الميكانيكية للأجهزة المركبة GIS وقواطع الدائرة عالية الجهد دون فتح مفتاح التأريض لمفتاح الجهد العالي للغاية.
12 قناة من قنوات إدخال قياس الوقت ، ثلاث منها تدعم جهات اتصال المقاومة واتصالات الوقت في نفس الوقت ، 6 قنوات من مدخلات الكسر المعزولة تمامًا ، والتي يمكنها اكتشاف كسور سلسلة من 4 مستويات في نفس الوقت.
الكمبيوتر جزءا لا يتجزأ من
يدمج محلل قاطع الدائرة GDGK-307 وظيفة اختبار مقاومة التلامس 100A لمساعدة العملاء على تقليل الاستثمار المتكرر.
التقييم التلقائي لحالة قاطع الدائرة بناءً على نتائج الاختبار.
يمكنه تلقائيًا إنشاء مستندات الكلمات لتسهيل تحليل بيانات العملاء.
يمكنك أيضًا التحكم في محلل قاطع الدائرة GDGK-307 بواسطة جهاز الكمبيوتر الخاص بك (بحاجة إلى تخصيص).
عناصر الاختبار الرئيسية
--- GDGK-307 محلل قاطع دائرة مفتاح التبديل العالي الجهد مع أرضية مزدوجة
1) اختبار وقت الإغلاق ، اختبار وقت الافتتاح ، انتشار الوقت بين اختبار البولنديين ، انتشار الوقت بين وحدات قطب واحد ، ارتعاش وما إلى ذلك.
2) اختبار سرعة الإغلاق ، سرعة فتح ومتوسط اختبار السرعة.
3) قياس الخلوص بين الاتصالات المفتوحة ، والتجاوز السفر ، والسفر الكلي.
4) قياس منحنى الوقت الحالي للملف ، فتح منحنى الوقت الحالي للملف والتيار القصوى.
5) قياس مقاومة التلامس الديناميكي/الثابت.
6) اختبار منحنى وقت السفر ، منحنى وقت السرعة ومنحنى وقت التسارع.
7) قياس قيمة مقاومة ما قبل الإفراز ووقت أيون ما قبل التعبير.
8) قياس منحنى المقاومة الديناميكية لكسر قاطع الدائرة.
9) قياس منحنى المقاومة الديناميكية لكسر قاطع الدائرة.
10) اختبار الاهتزاز ، بما في ذلك اكتساب منحنى بصمة الاهتزاز ، والإدارة ، ومنحنى بصمة الاهتزاز المطابقة التلقائية.
11) CO-T1-CO ، O-T-CO-T1-CO ، اختبار التحقق من تسلسل التشغيل CO.
12) رسم الأظرف لمنحنى السفر المرجعي وغيرها.
الفهرس الفني
--- GDGK-307 محلل قاطع دائرة مفتاح التبديل العالي الجهد مع أرضية مزدوجة
12 قناة لقياس الوقت (تدعم القناة ثلاثية كل من وقت الاتصال بالتواصل والمقاومة ، جهات اتصال معزولة من 6 قنوات لقياس الوحدة المتتالية للقطب) | ||
| 1 | قياس الوقت | المدى: 2000 مللي ثانية خطأ: <0.1ms القرار: 0.01ms |
| 2 | تواتر أخذ العينات | 100-25000Hz |
| 3 | قياس السفر وفقا للمستشعر | مستشعر المقاومة الخطية: نطاق القياس: 0 ~ 1000mm ؛ القرار: 0.01mm ؛ خطأ: <0.5mm نطاق القياس: 0 ~ 300mm ؛ القرار: 0.01mm ؛ خطأ: <0.5mm نطاق القياس: 0 ~ 25mm ؛ القرار: 0.01mm ؛ خطأ: <0.05mm |
مستشعر مقاومة الزاوية: نطاق القياس: 0 ~ 360 ° ؛ القرار: 0.01 ° ؛ خطأ: <0.5 درجة | ||
مستشعر التسارع: نطاق القياس: 0 ~ 250mm ؛ القرار: 0.1mm ؛ خطأ: <5 ٪ RDG+2D | ||
| 4 | قياس مقاومة ما قبل التعبير | المدى: 50 ~ 7000ohm ؛ خطأ: <1 ٪ RDG+2D |
| 5 | قياس المقاومة الديناميكية | اختبار تيار: 25 ~ 100a خطأ القياس: <1 ٪ RDG+2D |
| 6 | قياس مقاومة التلامس | المدى: 0-10mohm خطأ <0.5 ٪ RDG+0.05 ٪ FSالمدى: 0-2mohm ؛ خطأ: <0.5 ٪ RDG+2D |
| 7 | قياس السرعة | مقياس المقاومة الخطية 1000mm: 0 ~ 20m/s ؛ خطأ: <0.5 ٪ RDG+2D (خياري) مقياس المقاومة الخطية 300mm: 0 ~ 20m/s ؛ خطأ: <0.5 ٪ RDG+2D مقياس المقاومة الخطية 25mm: 0 ~ 20m/s ؛ خطأ: <0.5 ٪ RDG+2D مستشعر الزاوية: 0 ~ 20m/s ؛ خطأ: <0.5 ٪ RDG+2D مستشعر التسارع: 0 ~ 20m/s ؛ خطأ: <5 ٪ RDG+2D |
| 8 | لفائف القياس الحالي | المدى: 0 ~ 3a ~ 30a ؛ القرار: 0.001A ؛ خطأ: <0.01A |
| 9 | عدد ملفات روش لاختبار التأريض المزدوج | 3pcs ، طول 1.5 متر ، نطاق التجميع الحالي 0-50A |
| 10 | نطاق قياس وقت التأريض المزدوج | 20000 مللي ثانية ، دقة 0.01ms ، خطأ في القياس القصوى <0.1ms |
| 11 | قياس الاهتزاز (اختياري) | المدى: 0 ~ 5000g ؛ خطأ: <5 ٪ |
| 12 | مولد الإشارة | جهد العمل AC220V ± 10 ٪ ، جهد ناتج الذروة 0-40V ، نطاق التردد 100-25000 هرتز |
| 13 | مشبك نقل الإشارة | نطاق نسبة المدى 0-50 ، قطره 12 سم |
| 14 | مصدر طاقة DC الداخلي | الجهد: 30 ~ 260V ؛ الحالي: 0 ~ 20a.instantane 30a ، أكمل تلقائيًا اختبار الإجراءات المنخفضة الجهد لقطر الدائرة ، وقياس قيمة الجهد الإجراء لقاطع الدائرة ؛ أكمل تلقائيًا اختبار إجراء الجهد المنخفض لقاطع الدائرة. |
| 15 | مزود الطاقة | AC220V ± 10 ٪ ؛ 50 هرتز/60 هرتز |
| 16 | بيئة العمل: درجة الحرارة | -10 ~ 50 ℃ ؛ الرطوبة: <90 ٪ |
ذاكرة التخزين المدمجة 8G وواجهة USB 2 لتصدير البيانات ولوحة المفاتيح الخارجية أو اتصال الماوس. | ||
