GDJB-PC
GOLD
GDJB-PC
GDJB-PC

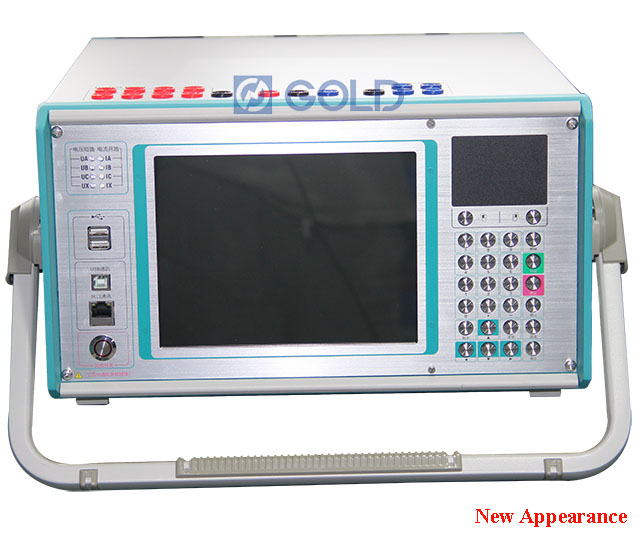

مجموعة اختبار الحقن الثانوية الحالية لمجموعة اختبار التتابع ثلاثية المرحلة
(إصدار التحكم في الكمبيوتر الصناعي)
1 المقدمة
GDJB-PC Universal ثلاث مراحل ثلاث مراحل يتم تطبيق مجموعة اختبار الحقن الحالية لاختبار وحدة الترحيل في نظام حماية الترحيل. في الوقت نفسه ، يمكن اعتباره مصدرًا عالميًا لجهد الجهد أو المصدر الحالي لثلاث طوابق أو المصدر الحالي.
GDJB-PC Universal Three Three Relay Relay Tester يتم تطبيق مجموعة اختبار الحقن الحالية الثانوية لاختبار إعادة حماية بناء الجهد والتشغيل الحالي.
تشمل الوظيفة الرئيسية للاختبار ما يلي: معايرة الجهد والتشغيل الحالي للتشغيل ، وفحص الدائرة الثانوية ، وقيمة رحلة قاطع الدائرة ، والتشغيل وإيقاف الوقت لقياس قاطع الدائرة وما إلى ذلك.
الناتج القياسي من 4 مراحل من الجهد و 3 مراحل التيار.
يمكن أن يجمع بين أنواع مختلفة من التيار أو الجهد بسهولة ولديها نوع تنوع من تجربة الحماية. كل مرحلة من مرحلة ناتج الجهد 120 فولت ، ويكون مجموع التيار الموازي 120A. يحتوي جهد المرحلة الرابعة UX على العديد من الوظائف ويمكن ضبطه على 4 أنواع من كل ثلاثة فولتية أو جهد فحص التزامن ، أو إخراج أي قيمة للجهد.
مزودًا بالوحة المفاتيح الصناعية الفائقة والماوس الكهروضوئي ، يمكنه إكمال جميع أنواع العمليات من خلال لوحة المفاتيح أو الماوس تمامًا مثل الكمبيوتر العادي.
مزود بإخراج مصدر الجهد الإضافي المستقل DC ، هو الجهد الإخراج هو 110 فولت (1A) ، 220 فولت (0.6A). يمكن استخدامه للمرحلات أو أجهزة الحماية التي تحتاج إلى إمدادات طاقة DC.
إنها عملية منخفضة التكلفة ، وتشغيل بسيط وجهاز أداء موثوق لاختبار الدائرة الثانوية.
2. المواصفات
| المصدر الحالي لل AC (3 * 40A) | |
| الإخراج الحالي للمرحلة الواحدة (RMS) | 0-40A / المرحلة ، الدقة: 0.2 ٪ ± 5MA |
| الإخراج الموازي ثلاث مراحل (RMS) | 0- 120a / ثلاث مراحل في المرحلة الموازية الإخراج |
قيمة العمل المسموح بها لتيار الطور لفترة طويلة (قيمة فعالة) | 10A |
أقصى قدر من طاقة الإخراج لكل مرحلة | 400VA |
أقصى قدرة الإخراج من ثلاث مراحل توازى التيار | 1000VA |
الحد الأقصى للإخراج المسموح به وقت العمل الثلاثي المتوازي تيار | 10s |
| نطاق الترددات | 0 - 1000Hz ، دقة 0.01 هرتز |
| رقم التوافقي | 2-20Second |
مرحلة | 0-360 الدقة 0.1 درجة |
| المصدر الحالي DC | |
العاصمة الإخراج الحالي | 0-± 10A / الطور ، الدقة: 0.2 ٪ ± 5MA |
| مصدر جهد التيار المتردد | |
خرج جهد الطور الواحد (RMS) | 0 -125V / الطور ، الدقة: 0.2 ٪ ± 5MV |
إخراج الجهد خط (RMS) | 0-250V |
طور الجهد الطور / طاقة جهد الجهد | 75va/100va |
نطاق الترددات | 0-1000Hz ، الدقة: 0.001 هرتز |
رقم التوافقي | 2-20Second |
مرحلة | 0-360degree ، الدقة: 0.1 درجة |
مصدر الجهد العاصمة | |
سعة إخراج الجهد الطور الواحد | 0- ± 150V ، الدقة: 0.2 ٪ ± 5MV |
سعة الإخراج من الجهد الخطي | 0- ± 300V |
طور الجهد الطور / طاقة جهد الجهد | 90VA/180VA |
تبديل محطة القيمة | |
تبديل محطة الإدخال | 8 |
الاتصال الجوي | 1-20 مللي أمبير ، 24 فولت ، الإخراج النشط الداخلي للجهاز |
الانعكاس المحتمل | الاتصال السلبي: إشارة ماسورة قصيرة مقاومة منخفضة جهة اتصال نشطة: 0-250V DC |
تبديل محطة الإخراج | 4 ، لا اتصال ، كسر السعة: 110V / 2A ، 220V / 1A |
آحرون | |
إطار زمني | 1ms-9999s ، قياس الدقة: 1ms |
مزود الطاقة | AC220V ± 10 ٪ ， 50 هرتز/60 هرتز |
3. تكوين الأجهزة من مجموعة اختبار الحقن الحالية الثانوية GDJB-PC (إصدار التحكم في الكمبيوتر الصناعي)
بنيت في كمبيوتر التحكم الصناعي عالي الأداء
نظام معالجة الإشارات الرقمية DSP
تحويل D/A و A/D
جهد خطي عالي الدقة ومكبر للصوت الحالي
تبديل الإدخال وإخراج التبديل
مخصصات طاقة DC مستقلة مخصصة

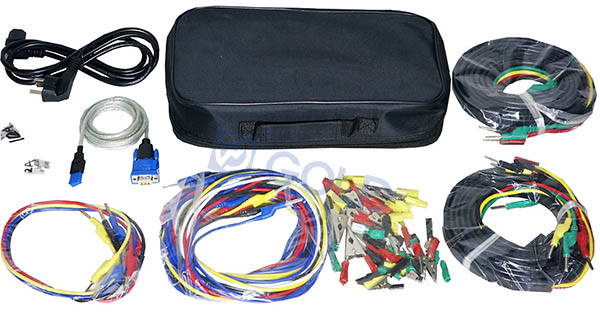

4. الملحقات
5. شركائنا
