GDPCIT
CHONGQING GOLD

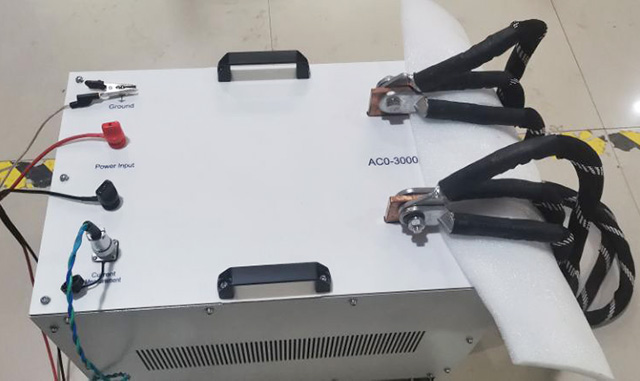

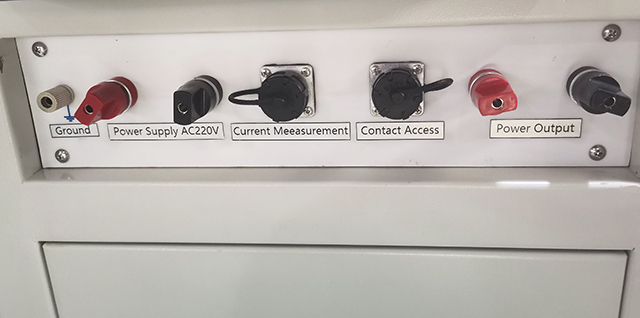

GDPCIT 500A إلى 15000A قاطع الدائرة اختبار رحلة اختبار الحقن الحالي
تطبيقات مجموعة اختبار حقن الدائرة GDPCIT
التطبيقات الرئيسية ووظائف الناتج المحلي الإجمالي هي على النحو التالي:
1) إخراج تيار مرتفع حقن على الدائرة الرئيسية لخط الطاقة لمحاكاة تيار الخطأ. ثم تحقق مما إذا كان سيتم تشغيل نظام الحماية وفقًا للتصميم.
2) إخراج تيار مرتفع حقن إلى الأساسي للمحول الحالي ، ثم قياس التيار المحرز من الأداة الثانوية بواسطة أداة قياس الخطأ للتحقق من خطأ النسبة وإزاحة الطور من CT.
3) إخراج تيار مرتفع حقن على الدائرة الرئيسية لقاطع الدائرة لمحاكاة التيار المقدر في الابتدائية. ثم تحقق من استقرار قاطع الدائرة وفقًا لإجراء ارتفاع درجة الحرارة.
4) يعتبر مصدرا هائلا تيار عالية في معدات الطاقة أو اختبار الكابل.
الفهرس الفني
التيار الخارج | 500A إلى 15000A (سيكون السعر مختلفًا على أساس تيار الإخراج مختلف) |
سعة خارج | 3kva إلى 40 كيفا (سيكون السعر مختلفًا بناءً على سعة الإخراج المختلفة). |
مزود الطاقة | حسب متطلبات العملاء. عادة ، أقل من 2000 أ ، مصدر الطاقة هو AC220V. التيار أعلى من 2000 أ ، مزود الطاقة هو AC380V أو أعلى. |
يتم قياس التيار من الثانوية للمحول الحالي الذي تم تثبيته في الداعم الحالي. وحدة العرض هي 4 و 1/2 أرقام المقياس الحالي. الحد الأقصى لقياس خطأ 0.5 ٪ RDG+5D. | |
1) مؤشر المؤقت لتشغيل الاختبار هو تكوين اختياري. يمكن تخصيص المؤقت وفقًا لمتطلبات العميل من قائمة المتابعة: 1) 4 توقيت رقمي من 0 ~ 9999S / 0 ~ 999.9S /0~99.99S ، دقة 0.5 ٪ RDG+5D. 2) 5 توقيت رقمي من 0 ~ 99999S / 0 ~ 9999.9S /0~999.99S ، دقة 0.2 ٪ RDG+2D. 3) 6 توقيت رقمي من 0 ~ 999999S /0 ~ 99999.9S /0~9999.99S ، دقة 0.1 ٪ RDG+1D. |
دورة العمل مجموعة اختبار الحقن الحالية
تم تصميم مجموعة اختبار الحقن الحالية GDPCIT لتطبيق الحقن الحالي على المدى القصير. لا ينبغي تطبيقه على المعدات المباشرة التي تعمل لفترة طويلة. تعتمد دورة العمل في مجموعة اختبار الحقن الحالية في GDPCIT على طاقة إخراج مجموعة الاختبار. وصف التفاصيل هو الجدول 1.
جدول 1 دورة عمل مجموعة اختبار الحقن الابتدائية في GDPCIT
حالة التحميل (التقييم ٪) | مدة الحد الأقصى للعمليات المستمرة |
100 | 30s |
85 | 90s |
75 | 180s |
إجراء الاختبار
1) تحقق من مجموعة اختبار الحقن الحالية. تأكد من أن الحالة المادية لمجموعة الاختبار على ما يرام.
2) إزالة الكابلات الأصلية من قاطع دائرة العينة.
3) قم بتوصيل كابل الاختبار العالي إلى قاطع دائرة العينة.
4) قم بتوصيل ملامسة AUX بدائرة الإيقاف في عداد الوقت.
5) قم بتشغيل إمدادات الطاقة في مجموعة الاختبار.
6) تمكين إخراج التيار العالي عن طريق قاطع الدائرة من اللوحة.
7) اضبط تيار الإخراج على قيمة الكائن وقراءة القيمة الحالية لتتابع الحماية الحالي.
8) أوقف تيار الإخراج بواسطة قاطع الدائرة من لوحة اختبار.
9) تمكين عداد الوقت وإعداد إشارة الإيقاف الصحيحة.
10) إعادة ضبط ترحيل الحماية الحالية.
11) تمكين تيار الإخراج بواسطة قاطع الدائرة في اللوحة.
12) قلل تيار المخرجات وقراءة القيمة الحالية لارتداء التجاوزات الحالية للحماية الحالية.
