GDVA-405
CHONGQING GOLD
9030849000
GDVA-405
شاشة تعمل باللمس CT PT Tester Automatic Transformer CT PT Analyzer

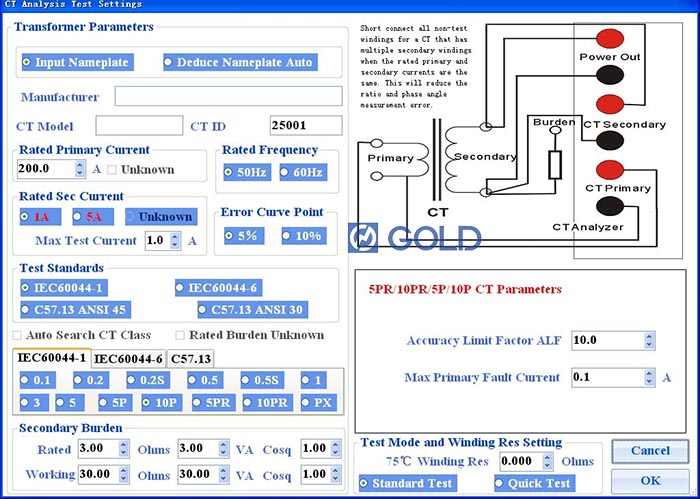

يمكنك إعداد المعلمات على الجانب الأيسر ، والأسلاك حسب مخطط الأسلاك في الجزء العلوي الأيمن.
يمكن أن يختبر أحد الإعدادات جميع معلمات التصوير المقطعي ، مثل نسبة التصوير المقطعي وزاوية الطور ، ومقاومة متعرج ، وعبء ثانوي ، ومنحنى الإثارة ، إلخ. ،

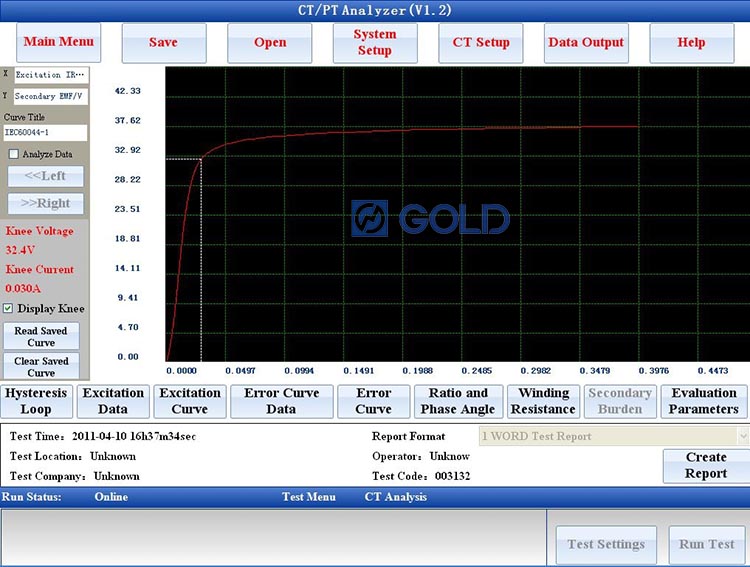

وسيتم عرض جميع المعلمات على الشاشة. يمكنك النقر فوق الزر أدناه لعرض نتائج الاختبار
إجراءات الاختبار لـ GDVA-405 CT PT TESTER
1) قم بتوصيل المحلل مع عينة CT وفقًا لدليل المستخدم.
2) انقر فوق زر تحليل CT في "انتظر للاختبار الجديد ".
3) تعيين المعلمات لاختبار تحليل التصوير المقطعي.
4) قم بإجراء اختبار بعد النقر فوق زر البدء.
5) انتظر نهاية اختبار تحليل التصوير المقطعي.
6) نتائج اختبار التحليل
ميزات لاختبار GDVA-405 CT PT
يمكن اختبار GDVA-405 التلقائي CT PT اختبار M/P/TP نوع ، جلبة ونوع GIS CT.
الدقة هي 0.02 ٪ (نموذجية) ، 0.1 ٪ (مضمونة).
فحص نسبة ما يصل إلى 35000: 1
ركب نقطة فحص ما يصل إلى 60000V.
يمكن حفظ أكثر من 100000 تقرير في سعة التخزين المحلية ، وبرنامج دعم التقارير المستخدمة على المجموعة وعلى الكمبيوتر الشخصي لإدارة التقارير وتحليلها.
المعايير: IEC60044-1 ، IEC60044-6 ، IEC60044-2 ، IEC60044-5 ، IEC61869 ، C57.13 تم حفظها بتنسيق الكلمات.
يمكن نقل التقرير إلى قرص فلاش عبر منفذ USB وعرض وطباعة التقرير على الكمبيوتر.
يمكن أن يكون التقرير قابل للتخصيص.
شاشة LCD محلية قابلة للقراءة ، شاشة تعمل باللمس 2.1 بوصة ، داخل نظام Windows المدمج.
متابعة عناصر الاختبار يمكن أن تكون يتم تنفيذها تلقائيًا في وقت واحد
| عناصر الاختبار للمحول الحالي (CT) | عناصر الاختبار للمحول المحتمل (PT) |
|
|
معلمات لاختبار GDVA-405 CT PT
| 1 | معايير الاختبار | IEC60044-1 ، IEC60044-6 ، IEC60044-2 ، IEC60044-5 ، IEC61869 ، C57.13 |
| 2 | مزود الطاقة | AC220V ± 10 ٪ ، 50/60 هرتز ± 10 ٪ (تخصيص الدعم لـ AC127V أو AC110V) |
| 3 | إخراج الجهد | 0.1-180V (AC) |
| 4 | الإخراج الحالي | 0.001-5A (RMS) |
| 5 | مخرج قوي | 500VA |
| 6 | الأعلى. قياس جهد الركبة | 60kV |
| 7 | نطاق القياس الحالي | 0-10A (تغيير تلقائيا المدى في 0.1/0.4/2/10A) ، خطأ: <± 0.1 ٪+0.01 ٪ FS |
| 8 | نطاق قياس الجهد | 0-200V (تغيير المدى تلقائيًا في 1V/10V/70V/200V). خطأ: <± 0.1 ٪+0.01 ٪ FS |
| 9 | نطاق قياس النسبة | 1-35000 1-2000 ، خطأ <0.05 ٪ 2000-5000 ، خطأ <0.1 ٪ 5000-35000 ، خطأ <0.2 ٪ |
| 10 | قياس المرحلة | خطأ: ± 2 دقيقة القرار: 0.01 دقيقة |
| 11 | نطاق قياس المقاومة المتعرج | 0-8kΩ (تغيير المدى تلقائيًا في 2 أوم/20 أوم/80 أوم/800 أوم/8 كول). خطأ: <0.2 ٪ RDG+0.02 ٪ FS. القرار القصوى: 0.1mΩ. |
| 12 | قياس الحرارة | -50 ~ 100 ℃ ؛ خطأ <3 ℃. |
| 13 | CT مجموعة العبء الثانوي | 0-160OHM (تغيير المدى تلقائيًا في 2OHM/20OHM/80OHM/160OHM). خطأ: <0.2 ٪ RDG+0.02 ٪ FS. القرار القصوى: 0.001ohm. |
| 14 | مجموعة عبء PT الثانوية | 0-80KOHM (تغيير المدى تلقائيًا في 800ohm/8kohm/80kohm). خطأ: <0.2 ٪ RDG+0.02 ٪ FS القرار القصوى: 0.1ohm. |
| 15 | نطاق قياس نسبة PT | 1-35000 ، 1-10000 ، خطأ <0.1 ٪ ، 10000-35000 ، خطأ <0.2 ٪ |
| 16 | قياس خطأ نسبة PT | خطأ نموذجي <0.05 ٪ ، خطأ كحد أقصى <0.1 ٪ |
| 17 | قياس زاوية مرحلة PT | خطأ كحد أقصى: <3 دقائق |
| 18 | سعة الذاكرة | > 1000 مجموعة نتائج اختبار |
| 19 | قم بإجراء تقييم لنتائج الاختبار وفقًا للمعايير المحددة جعل تقرير كلمة لنتيجة الاختبار اجعل تقارير Word مرة واحدة لسجلات اختبار متعددة المجموعات على الكمبيوتر الشخصي احسب أخطاء النسبة وأخطاء زاوية الطور في عبء التصنيف وعبء العمل في اختبار لمرة واحدة قارن منحنيات الإثارة مع منحنيات الإثارة المحفوظة في نفس النافذة | |
