GDVA-405
CHONGQING GOLD

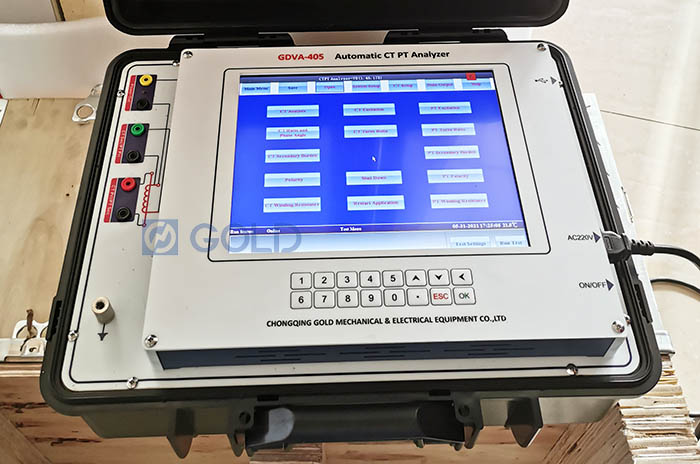

محلل IEC61869 CT PT لتحليل خاصية الإثارة للمحول الحالي والمحول المحتمل
لماذا اختبار CT PT؟
المحولات الحالية والجهد هي جزء مهم للغاية من نظام الطاقة. يمكنه تحويل قيم التيار والجهد إلى إشارات مناسبة لمختلف أنظمة الحماية والتحكم والقياس في نظام الطاقة. يعد اختبار المحول الحالي والجهد طريقة لاختبار أداء ودقة المستشعر المعوي وفحص أداء العزل الكهربائي الداخلي.
الغرض الرئيسي من محولات التيار والجهد هو ضمان دقة وموثوقية إشارة الخرج لمحولات التيار والجهد ، ولضمان أن كل قسم في نظام الطاقة يمكنه تشغيل وضمان جودة وسلامة نظام الطاقة بشكل صحيح.
الخصائص التقنية:
دقة الاختبار العالية ، يمكن أن تصل القيمة النموذجية 0.02 ٪.
تعتمد الأداة مبدأ طريقة DC المتقدمة ولديها سرعة الاختبار المميزة للإثارة.
يحتوي محلل GDVA-405 CT PT على A وظيفة التخمين لوحة. بالنسبة إلى CT و PT مع لوحات الأسماء المفقودة ، ستوفر الأداة تلقائيًا نسبة المنعطفات والفئة و ALF وعبء التصنيف.
بنيت في الكمبيوتر الصناعي، الذي تم تجهيزه بنظام XPE مضمن ويوفر حماية للاسترداد الذاتي لمحرك C للنظام ، وتجنب فشل نظام البرمجيات بشكل فعال وهجمات الفيروسات.
سهل تنفيذه، يتم إكمال جميع عناصر الاختبار تلقائيًا مرة واحدة، تقليل وقت الاختبار للمستخدمين.
لا يلزم سوى جهد صغير وإخراج الطاقة ، مع أ صغيرة الحجم وخفيفة الوزن (وزن صافي حوالي 13 كجم). من السهل حملها ونقلها ، وتفضي إلى الاختبار في الموقع.
عرض شاشة ملونة كبيرة 12.1 بوصة ، واجهة رسومية باللغة الإنجليزية الكاملة ، مريحة لتبادل الإنسان والآلة.
مع إمكانيات قوية لإدارة البيانات، يمكن إنشاء نتائج الاختبار مباشرة إلى تقارير Excel على الجهاز ويمكن عرضها وطباعتها مباشرة. يمكن للأداة تخزين أكثر من 5000 تقرير اختبار داخليًا. يمكن تصدير نتائج الاختبار من محرك أقراص USB ، وهو مريح للغاية.
الفهرس الفني:
1. معايير الاختبار: IEC60044-1 ، IEC60044-6 ، IEC60044-2 ، IEC60044-5 ، IEC61869 ، C57.13
2. مزود الطاقة: AC220V ± 10 ٪ ، 50/60 هرتز ± 10 ٪ (تخصيص الدعم).
3. ناتج الجهد: 0.1-180V (AC).
4. الإخراج الحالي: 0.001-5A (RMS).
5. مخرج قوي: 500VA.
6. الأعلى. قياس جهد الركبة: 60kV
القياس الحالي | يتراوح: 0-10A (تغيير تلقائيا المدى في 0.1/0.4/2/10A). خطأ: <± 0.1 ٪+0.01 ٪ FS. |
| قياس الجهد | يتراوح: 0-200V (تغيير المدى تلقائيًا في 1V/10V/70V/200V). خطأ: <± 0.1 ٪+0.01 ٪ FS. |
| نطاق قياس النسبة | 1 ~ 35000 1 ~ 2000 ، خطأ <0.05 ٪ 2000 ~ 5000 ، خطأ <0.1 ٪ 5000 ~ 35000 ، خطأ <0.2 ٪ |
| قياس المرحلة | خطأ: ± 2 دقيقة دقة: 0.01min |
| قياس المقاومة المتعرج | يتراوح: 0-8KΩ (تغيير المدى تلقائيًا في 2OHM/20OHM/80OHM/800OHM/8KOHM). خطأ: <0.2 ٪ RDG+0.02 ٪ FS. القرار القصوى: 0.1mΩ |
| قياس الحرارة | -50-100 درجة مئوية ؛ خطأ <3 درجة مئوية |
| CT عبء ثانوي | يتراوح: 0-80KOHM (تغيير المدى تلقائيًا في 800ohm/8kohm/80kohm). خطأ: <0.2 ٪ RDG+0.02 ٪ FS. القرار القصوى: 0.1ohm |
| نطاق قياس نسبة PT | 1-35000 ، خطأ 1-10000 <0.1 ٪ ، خطأ 10000-35000 <0.2 ٪ |
| خطأ في قياس نسبة PT | خطأ نموذجي <0.05 ٪ ، الحد الأقصى للخطأ <0.1 ٪ تجهيز مع مقارن الداعم PT (اختياري) ، يمكن أن تصل الدقة إلى 0.05 ٪. |
عناصر الاختبار الرئيسية لمحلل GDVA-405 IEC61869 CT PT:
