مصنع تنقية زيت المحولات ZJA-2KY
CHONGQING GOLD
8421299090

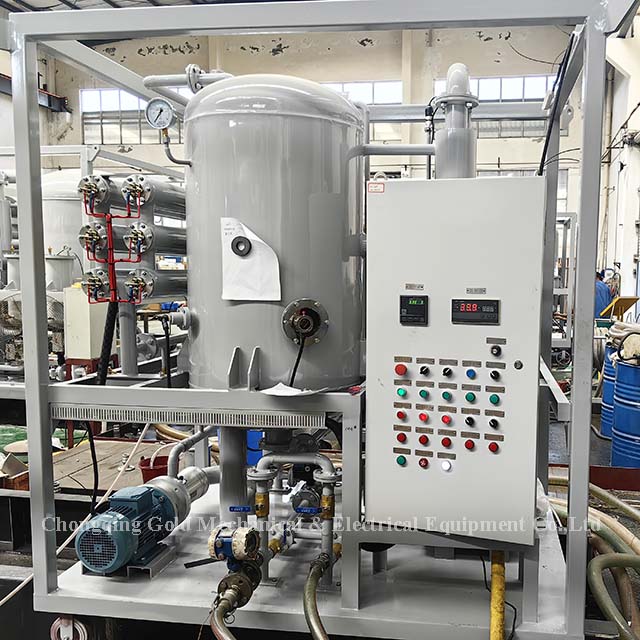

مرحلتين نبات تنقية زيت المحولات مع باب مغلق
تكوين ZJA مرحلتين نبات تنقية زيت المحولات مع باب مغلق
يتكون مصنع تنقية زيت المحولات على مرحلتين من الأجزاء التالية: مرشح خشن ، مرشح ناعم ، سخان ، غرفة فصل الفراغ ، مضخة فراغ ، مضخة الجذور ، مكثف ، مضخة منفذ الزيت ، صمام خط الأنابيب ، ونظام التحكم الكهربائي.
وظائف التحكم الرئيسية:
نظام التحكم في التدفئة في درجة الحرارة المستمر
نظام التحكم في مستوى السائل التلقائي
نظام حماية الضغط الزائد
نظام حماية مكافحة الحقن
تطبيقات محطة تنقية زيت المحولات:
تصفية زيت محولات: قم بإزالة الماء والغاز والجزيئات الميكانيكية من زيت المحولات.
استخراج الغاز غير التآكل من الحاوية. (حجم الحاوية ≤ 10m3).
الفهرس الفني ل ZJA-2KY محطة تنقية زيت المحولات:
| معدل التدفق | 2000L/H. |
| ضغط العمل | ≤0.5mpa |
| الفراغ النهائي | ≤7PA |
| الفراغ العمل | ≤80pa |
| درجة حرارة زيت العمل | 45-65 ℃ (قابل للتعديل) |
| مزود الطاقة | حسب متطلبات العميل |
| قوة التدفئة | 16 كيلو وات |
| القوة الكلية | 20 كيلو وات |
| ضوضاء العمل | ≤80dB (أ) |
| قطر المدخل/المخرج | 20/20mm |
| الوزن الإجمالي | 980 كجم |
| البعد (تخصيص الدعم) | 181*122*185 سم |
مؤشر النفط بعد تنقية:
| جهد الانهيار | ≥70kV (أقطاب كروية) |
| محتوى الماء | ≤5ppm |
| محتوى الغاز المتبقي | ≤0.5 ٪ |
| تصفية الدقة | ≤3μm |
| محتوى غاز الأسيتيلين | 0 |

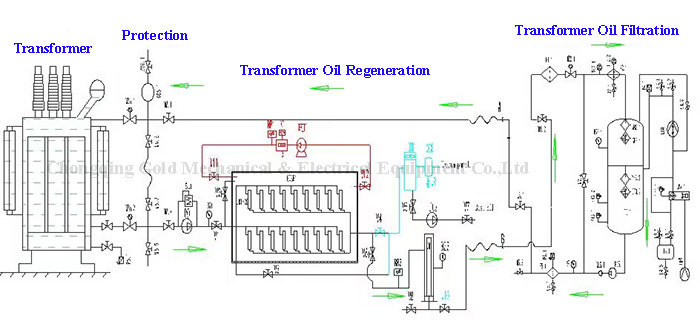

تخطيط آلة ترشيح زيت المحولات
تدفق العمل لتنقية زيت الفراغ ：
خزان الزيت - مدخل/منفذ للنفط - تبادل الصمام ، صمام مدخل النفط 1V1.1 - المرشح الأساسي F1.1 - صمام الملف اللولبي VZ2.1 - سخان R2.1 - غرفة فصل الفراغ T3.1 - (طريقتان):
الغاز-(مضخة الجذور LC4.1) / تبديل صمام V4.3 - المكثف LN4.1 - مضخة فراغ PV4.1- هواء؛
زيت نظيف - 1شارع مرحلة atomizer WH3.1 - 1شارع برج الفصل ZF3.1 - 2اختصار الثاني مرحلة atomizer WH3.2 - 2اختصار الثاني برج الفصل ZF3.2 - مضخة منفذ الزيت PO5.1 - طريقة واحدة Valve Vl5.1 - Fine Filter F5.1 - تبادل الصمام.
