GDJF-4
CHONGQING GOLD
9030849000
GDJF-4

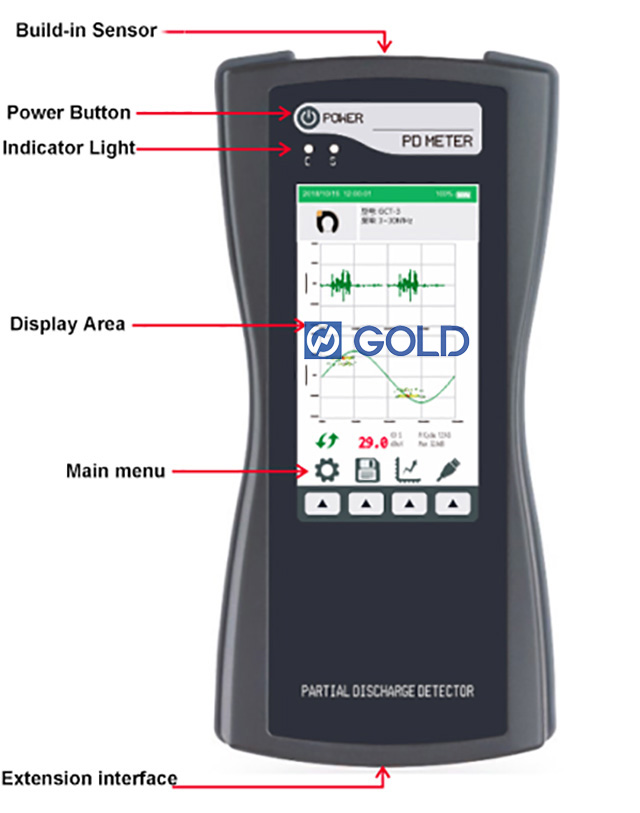

جهاز اختبار تفريغ جزئي للموجات فوق الصوتية بالموجات فوق الصوتية.
مقدمة
يعد التفريغ الجزئي (PD) معلمة مهمة لتوصيف أداء العزل للمعدات الكهربائية عالية الجهد ، كما أنها معلومات سلائف فعالة لفشل العزل. من خلال اكتشاف التفريغ الجزئي ، وخاصة المراقبة عبر الإنترنت ، سيخلق شروط لتجنب الحوادث وتنفيذ الصيانة القائمة على الحالة.
يعد كاشف PD بالموجات فوق الصوتية GDJF-4 لدينا جهازًا مناسبًا للغاية لاختبار درجة التفريغ من المعدات الكهربائية.
وظيفة
1) تواصل مع أجهزة استشعار مختلفة لتحقيق اكتشاف تفريغ جزئي لجميع المعدات الكهربائية عالية الجهد تقريبًا ؛
2) توفير شكل موجة لمجال الوقت ، PRPD ، PRPs وأنماط التفريغ الأخرى لتحقيق تحليل أنواع التفريغ المختلفة.
3) مستشعر بالموجات فوق الصوتية المدمجة والجهد الأرضي العابر (المشار إليه فيما يلي باسم TEV) ، والذي يمكن توصيله بأجهزة استشعار خاصة مثل المحولات ، GIs ، الخطوط العامة ، الكابلات ، إلخ ؛
4) نطاق عرض النطاق الترددي الاختبار هو 30 كيلو هرتز -2.0 جيجا هرتز ، وهو مناسب لاكتشاف مبادئ نطاقات التردد المختلفة ؛
5) الوزن المحمول والوزن الخفيف ، حوالي 0.5 كجم فقط للمضيف ، سهل الاستخدام في هذا المجال.
أنماط التفريغ
الفهرس الفني
قياس TEV | |
| 1 | نطاق القياس: 0-60 DBMV |
| 2 | القرار: 1DB |
| 3 | دقة: ± 1 ديسيبل |
| 4 | النبض القصوى لكل دورة: 1400 |
| 5 | نطاق تردد القياس: 3-100MHz |
| قياس AE | |
| 1 | نطاق القياس: -6dbμv ~ 68dbμv |
| 2 | القرار: 1DB |
| 3 | الدقة: ± 1DB |
| 4 | نطاق الترددات: 20 ~ 200 كيلو هرتز |
القياس AA | |
| 1 | نطاق القياس: -6dbμv ~ 68dbμ |
| 2 | القرار: 1DB |
| 3 | الدقة: ± 1DB |
| 4 | تردد مركز المستشعر: 40 كيلو هرتز |
قياس UHF | |
| 1 | تردد الكشف: 300-2000MHz |
| 2 | نطاق القياس: 0-60 DBMV |
| 3 | حساسية: ＜ 1DBM |
| 4 | نطاق تردد المستشعر: 300-2000MHz |
قياس HFCT | |
| 1 | مقاومة نقل المستشعر: 5MV/MA |
| 2 | تردد الكشف: 1-30MHz |
| 3 | حساسية: ≤50pc |
المعدات | |
| 1 | شل: القيمة المطلقة |
| 2 | شاشة: شاشة LCD 4.0 بوصة RGB ، الدقة 800*480 |
| 3 | دقة أخذ العينات: 12bit |
| 4 | وضع التزامن: التزامن الداخلي ، المزامنة الخارجية |
| 5 | الموصل: واجهة USB (أيضًا مدخلات الشاحن) 3.5 مم مقبس سماعة الرأس ستيريو واجهة إدخال المستشعر الخارجي واي فاي |
| 6 | سماعة الأذن: 8 Ω الحد الأدنى |
| 7 | بطاقة الذاكرة: التكوين القياسي 16g - 64g |
| 8 | مدمج في البطارية: بطارية ليثيوم 3.7 فولت/5000 مللي أمبير في الساعة |
| 9 | ساعات العمل: تقريبا. 6 ساعات |
| 10 | الشاحن: AC 90-264V أو DC 5V |
| 11 | درجة حرارة التشغيل: -20 - 50 ℃ |
| 12 | الحجم والوزن: 210*100*35 (مم) 0.4 كجم (مضيف) |
اتصل بنا
جهة الاتصال: كريستين جو
Whatsapp/WeChat: +86 15123029885
الهاتف المحمول: +86 15123029885
البريد الإلكتروني: gold05@hy-industry.com
