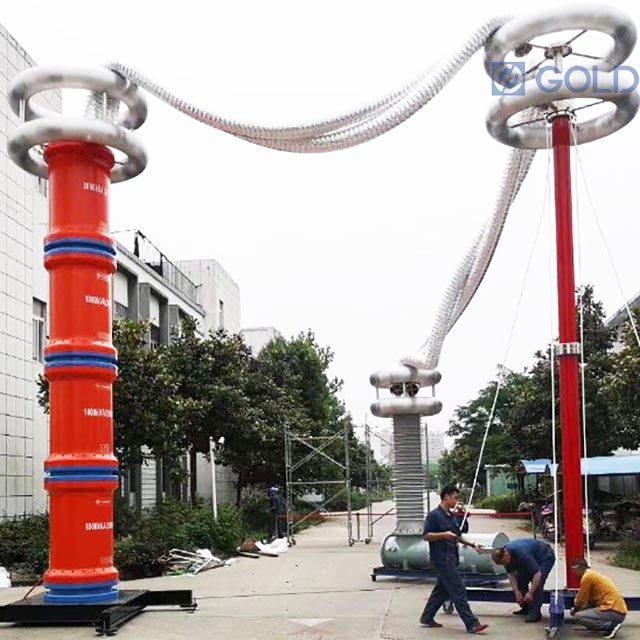

نظام اختبار التردد المتغير GDXZ AC Series AC

GDXZ

نظام اختبار الرنين المتغير سلسلة الترددات AC

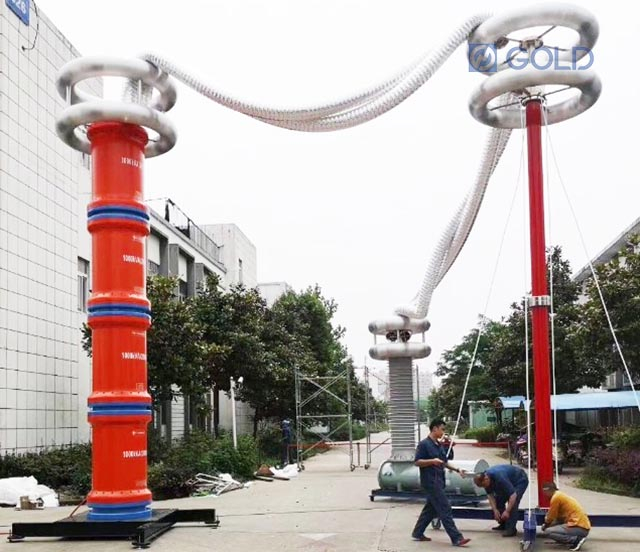

ما هو نظام اختبار رنين المتغيرات المتغير AC؟

يتكون نظام اختبار الرنين AC المتغير المتغير بشكل أساسي من إمدادات طاقة التحكم في التردد المتغيرة ، ومحول الإثارة ، ومفاعل الجهد العالي ، ومقسم الجهد العالي وما إلى ذلك. يستخدم نظام اختبار الرنين المتغير المتغير AC Series مبدأ صدى السلسلة ، ويستخدم محول الإثارة لإثارة دائرة الرنين المسلسل ، وضبط تردد الإخراج لوحدة تحكم التردد ، ويجعل حلقة الحوطة L واختبار منتج C في السلسلة ، والجهد الرنين هو الجهد المضافة إلى منتج الاختبار.

يستخدم نظام اختبار الرنين AC المتغير المتغير على نطاق واسع في الطاقة الكهربائية ، والمعادن ، والبترول ، والكيميائية وغيرها من الصناعات ، وهو مناسب للتسليم والاختبار الوقائي لعينات اختبار السعة عالية الجهد.

يمكن تخصيص جهد الاختبار (KV) والسعة (KVA) وفقًا لمتطلبات اختبار أو متطلبات العميل.

اختبار كائن واختبار متطلبات (على سبيل المثال: 216KVA/216KV)

1) اختبار التيار المتردد لجهد الجهد من GIS 220kV ، وتردد الاختبار هو 30-300Hz ، وجهد الاختبار لا يتجاوز 216 كيلو فولت ، ووقت الاختبار 1 دقيقة.

2) اختبار التيار المتردد ، اختبار الجهد لمفتاح 35kV ، وتردد الاختبار هو 30-300Hz ، ولا يتجاوز جهد الاختبار 95 كيلو فولت ، ووقت الاختبار هو 1 دقيقة.

3) 35kv/300mm2 كابل 1 كم AC اختبار الجهد ، السعة ≤0.1945uf ، تردد الاختبار هو 30-300Hz ، جهد الاختبار هو 52 كيلو فولت ، وقت الاختبار هو 5 دقائق.

4) 10kV/300mm2 كابل 2.5km AC اختبار الجهد ، السعة ≤0.94uf ، تردد الاختبار 30-300Hz ، اختبار الجهد 22 كيلو فولت ، وقت الاختبار 5min.

5) 110KV/63000KVA محول AC المعزول بالكامل اختبار الجهد ، السعة ≤0.02UF ، تردد الاختبار 45-65Hz ، اختبار الجهد 160KV ، وقت الاختبار 1 دقيقة.

6) اختبار الجهد التيار المتردد من الكابلات 110kV/630mm2 2 كيلومتر ، السعة ≤0.0201uf ، تردد الاختبار 30-300Hz ، اختبار الجهد 128KV ، وقت الاختبار 60 دقيقة.

الفهرس الفني الرئيسي والوظائف  (على سبيل المثال: 216kva/216kV)

• السعة المقدرة: 216kva ؛

• طاقة الإدخال: المرحلة الواحدة 220 أو 380 فولت ، 50 هرتز ؛

• الجهد المقنن: 36kV ؛ 72kV ؛ 216kV

• تصنيف تيار: 6A ؛ 3A ؛ 1A

• تردد العمل: 30-300Hz ؛

• شكل موجة الإخراج: موجة جيبية

• معدل تشويه الموجة: معدل تشويه الجهد الموجي الإخراج معدل ≤1 ٪ ؛

• وقت العمل: السماح لمدة 60 دقيقة مستمرة تحت الحمل المقنن ؛ الزائد في الجهد 1.1 مرة لمدة 1 دقيقة ؛

• ارتفاع درجة الحرارة: بعد 60 دقيقة من التشغيل المستمر تحت الحمل المقنن ، ارتفاع درجة الحرارة IS≤65K ؛

• عامل الجودة: الجهاز نفسه Q≥30 (F = 45Hz) ؛

• وظيفة الحماية: الحماية الزائدة ، الجهد الزائد وحماية الفلاش للمنتج الذي تم اختباره (انظر قسم إمدادات طاقة التردد المتغير للحصول على التفاصيل) ؛

• دقة القياس: فئة القيمة الفعالة 1.5.

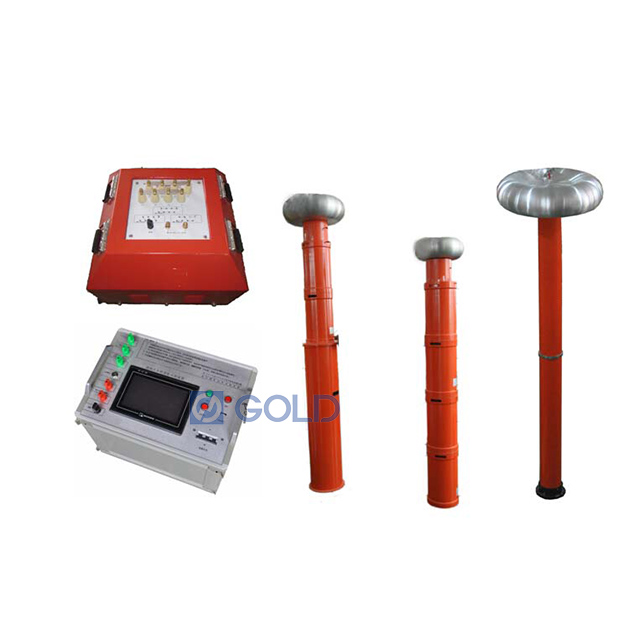

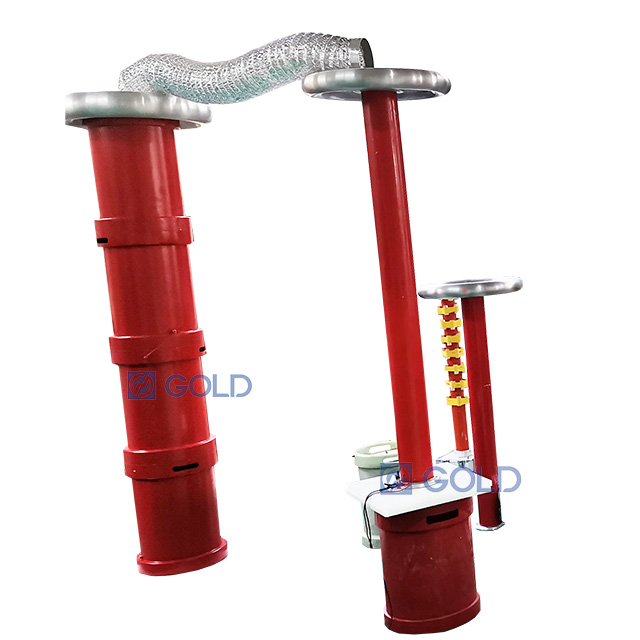

المكونات الرئيسية

• مزود طاقة التحكم في التردد المتغير

• محول الإثارة

• مفاعل

• مقسم الجهد السعة

• مكثف التعويض (اختياري)

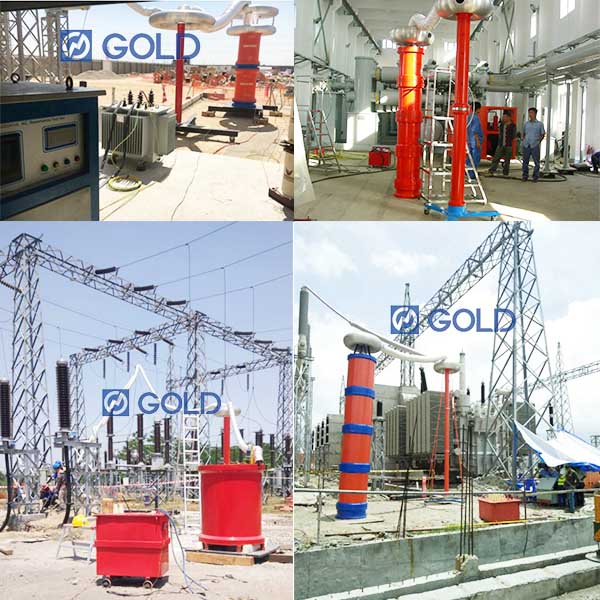

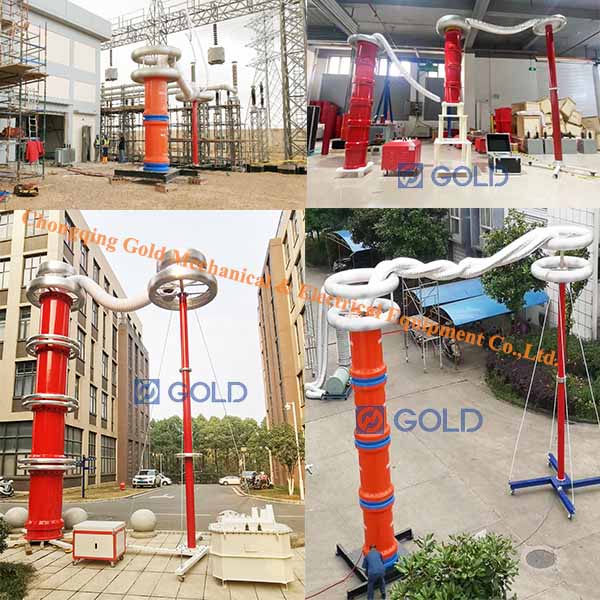

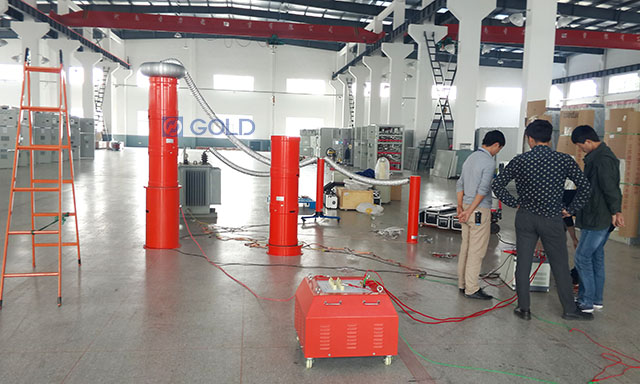

حالات

 الميزات الفنية الرئيسية

1) يحتوي الجهاز على وظائف حماية مثل الجهد الزائد ، والتواصل الزائد ، والبدء في الموضع ، وتفصل النظام (الفلاش) ، وما إلى ذلك. يمكن ضبط قيمة الحماية الزائدة والتيار الزائد وفقًا لاحتياجات المستخدم ، وإجراء حماية الفلاش لمنتج الاختبار يمكن تسجيلها عند حدوث الفلاش ، سيتم تسجيل قيمة الجهد للتحليل التجريبي.

2) سهل الاستخدام في هذا المجال.

3) يحتوي الجهاز على ثلاث أوضاع عمل: الوضع التلقائي ، الوضع اليدوي ، ضبط تلقائي ووضع التعزيز اليدوي ؛ من المريح للمستخدمين اختيار مرونة وفقًا لظروف الموقع وتحسين سرعة الاختبار.

4) يمكنه تخزين وطباعة البيانات في أماكن مختلفة ، ورقم البيانات المخزن هو رقم ، وهو مريح للمستخدمين لتحديد والبحث.

5) عندما يجتاح الجهاز تلقائيًا التردد ، يمكن ضبط نقطة انطلاق التردد بشكل تعسفي ضمن النطاق المحدد ، ويمكن تحديد اتجاه المسح للأعلى أو لأسفل. في الوقت نفسه ، تعرض شاشة LCD الكبيرة منحنى المسح ، وهو مناسب للمستخدمين لفهم حدسي ما إذا كانت نقطة الرنين قد تم العثور عليها.

6) باستخدام تقنية منصة DSP ، يمكن زيادة أو ترقيات الترقيات وفقًا لاحتياجات المستخدم ، وواجهة تبادل Man-Machine أكثر سهولة في الاستخدام.

7) يتم تقليل قدرة إمدادات الطاقة المطلوبة بشكل كبير. يستخدم مزود الطاقة الرنان المسلسل مفاعل الرنين والمكثف لتوليد الجهد العالي والتيار الكبير. في النظام بأكمله ، لا يحتاج مصدر الطاقة إلا إلى توفير جزء من استهلاك الطاقة في النظام ، وبالتالي فإن طاقة إمداد الطاقة المطلوبة للاختبار هي فقط 1/Q من سعة الاختبار.

8) يتم تقليل وزن وحجم المعدات بشكل كبير. في جهاز الرنين المسلسل ، يتم حذف منظم الجهد الضخم عالي الطاقة ومحول اختبار تردد الطاقة العادي عالي الطاقة ، ويحتاج مصدر الطاقة الإثارة الرنان فقط إلى 1/Q من سعة الاختبار ، مما يقلل بشكل كبير من وزن وحجم نظام. بشكل عام ، هو شائع 1/10-1/30 من جهاز الاختبار.

9) تحسين بشكل فعال الشكل الموجي لجهد الخرج. مزود الطاقة الرنان هو دائرة مرشح الرنين ، والتي يمكن أن تحسن تشويه الموجي لجهد الخرج ، والحصول على شكل موجة جيبية جيدة ، ويمنع بشكل فعال الانهيار الخاطئ لمنتج الاختبار بواسطة الذروة التوافقية.

10) منع تيار الدائرة القصيرة الكبيرة من حرق نقطة الصدع. في حالة صدى السلسلة ، عندما يتم تقسيم ضعف العزل في منتج الاختبار ، يتم فصل الدائرة على الفور ، وينخفض ​​تيار الحلقة بسرعة إلى 1/Q من تيار الاختبار العادي. إذا تم استخدام الرنين المتوازي التقليدي أو محول الاختبار لاختبار الجهد ، فإن تيار الانهيار يرتفع على الفور عشرات المرات. بالمقارنة مع الاثنين ، فإن تيار الدائرة القصيرة وتيار الانهيار يختلفون مئات المرات. يمكن أن يجد صدى السلسلة نقاط ضعف العزل بشكل فعال ، ولا يوجد قلق من حرق تيار الدائرة القصيرة الكبيرة التي تحرق نقطة الصدع.

11) لن يكون هناك أي الجهد الزائد للاسترداد. عندما تنهار العينة ، يختفي الجهد العالي على الفور بسبب فقدان ظروف الرنين ، يتم إطفاء القوس على الفور ، وعملية إعادة التأسيس لجهد الاسترداد طويل جدًا ، ومن السهل فصل إمدادات الطاقة قبل الوصول الجهد الفلاش مرة أخرى. هذه العملية عبارة عن عملية تذبذبية متقطعة لتراكم الطاقة ، والتي تكون طويلة ولا توجد جهد كبير في الانتعاش.
