GDXZ
CHONGQING GOLD
9031809090
GDXZ
HV تصمد أمام سلسلة اختبار معدات الاختبار الرنانة AC نظام اختبار Hipot للكابلات ومفاتيح GIS
1. إدخال نظام اختبار Hipot Resonant Series Series GDXZ:
يحتوي نظام اختبار Hipot Resonant Series GDXZ على مجموعة واسعة من التطبيقات ، وذلك أساسًا للاختبار الجهد المكتسب للكابلات المرتبطة المتقاطعة ، ومولدات الطاقة الكهرومائية ، ومحولات الطاقة ، و CT PT ، و BUSBARS ، و GIS ، وما إلى ذلك.
يولد مزود الطاقة من سلسلة الرنين الجهد العالي والتيار العالي من خلال صدى مفاعل الرنين والمكثف الذي تم اختباره. في النظام بأكمله ، يحتاج مصدر الطاقة فقط إلى توفير الاستهلاك النشط للنظام ، وبالتالي ، المطلوب استهلاك الطاقة للتجربة هو فقط 1/Q من سعة الاختبار ، مما يقلل بشكل كبير من سعة إمدادات الطاقة المطلوبة.

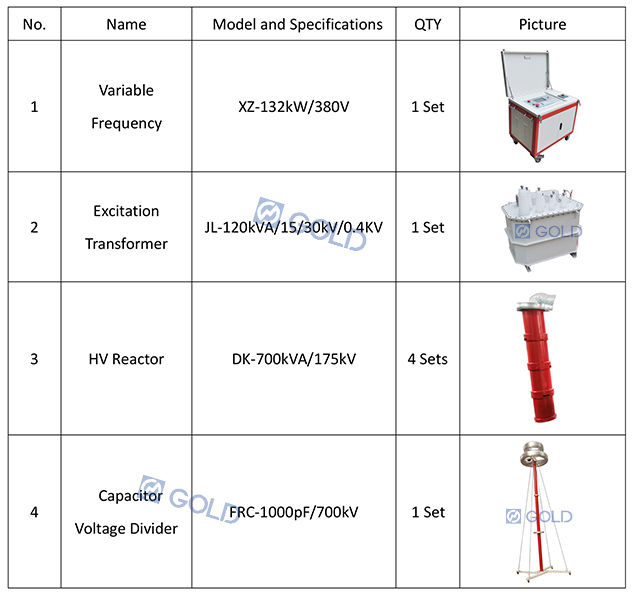

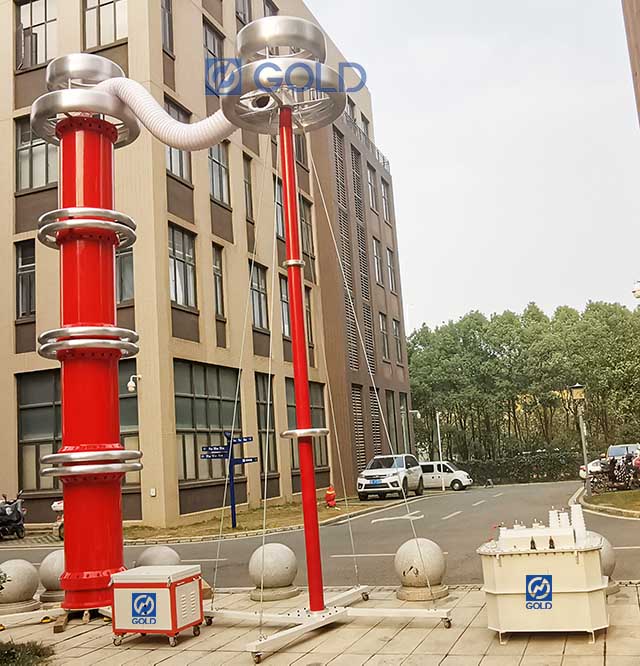

2. المكونات الرئيسية لـ GDXZ Series Resonant AC Hipot System (على سبيل المثال: 2800kva ، 700 كيلو فولت)
3. الفهرس الفني
(1) السعة المقدرة: 2800 كيلو فولت أمبير (هل يمكن تخصيص سعة مصنفة مختلفة وفقًا لمتطلبات العميل)
(2) الجهد المقنن: 700 كيلو فولت (هل يمكن تخصيص الجهد المقنن مختلفًا وفقًا لمتطلبات العميل)
(3) التيار المصنفة: 4A
(4) دقة القياس: قيمة فعالة 1.5 فئة
(5) تردد العمل: 30-300Hz
(6) شكل موجة الإخراج: موجة جيبية
(7) عامل الجودة: الجهاز نفسه Q≥30 (F = 45Hz)
(8) معدل تشويه الطول الموجي: معدل تشويه موجة الجهد الجهد ≤ 1 ٪
(9) إمدادات طاقة المدخلات: ثلاث مرحلة 380 فولت ، 50/60 هرتز. (أو حسب متطلبات العميل).
(10) وقت العمل: تحت الحمل المقنن ، والسماح للعمل المستمر 60 دقيقة ؛ الجهد الزائد 1.1 مرة لمدة دقيقة واحدة
(11) ارتفاع درجة الحرارة: ارتفاع درجة الحرارة ≤65k بعد التشغيل المستمر تحت الحمل المقنن لمدة 60 دقيقة
(12) وظائف الحماية: الجهد الزائد ، التيار الزائد ، بداية الصفر ، تفكك النظام (فلاش) ووظائف الحماية الأخرى.
(13) درجة الحرارة المحيطة: -20 ℃ -55 ℃
(14) الرطوبة النسبية: ≤90 ٪ RH
(15) الارتفاع: ≤2000 متر
4. تحديد السعة
التصميم 4 مفاعلات ، والمفاعل المفرد هو 700 كيلو فولت/175KV/4A/1240H. السعة الإجمالية هي 2800 كيلو فولت.
اختبار التيار المتردد اختبار الجهد البالغ 500 كيلو فولت وتحت نظم المعلومات الجغرافية والمفاتيح وغيرها من معدات المحطات الفرعية. تردد الاختبار هو 30-300Hz ، السعة ≤0.017uf. لا يتجاوز جهد الاختبار 700 كيلو فولت ، ووقت الاختبار هو 1 دقيقة.
استخدم أربعة مفاعلات في السلسلة (العامل 1.2) ، ثم L = 124*4*1.2 = 595H ، ثم:
تردد الاختبار: f = 1/2π√lc = 1/(2*3.14*√595*0.017*10-6) = 50 هرتز
اختبار تيار: i = 2πfcu test = 2π*50*0.017*10-6*660*103 = 3.6A
يتم تعيين سعة الجهاز على 2800kVa/700kV ، مقسمة إلى 4 مفاعلات ، والمفاعل المفرد هو 700 كيلو فولنتر/175 كيلو فولت/4A/124H. يمكن أن يؤدي استخدام المفاعلات في السلسلة والموازاة إلى تلبية متطلبات الاختبار أعلاه للمنتج الذي تم اختباره.
5. ما الذي يجب أن نلاحظه قبل القيام به اختبار صدى السلسلة ل GIS؟
يسمى اختبار الجهد الجهد GIS AC أيضًا اختبار رنين سلسلة GIS. بعد تثبيت معدات نظم المعلومات الجغرافية وتصحيحها في الموقع ، يلزم إجراء اختبار للجهد. من الضروري التحقق مما إذا كان أداء العزل بعد التثبيت الكلي هو سليم ، وتحليل والتحقق مما إذا كانت هناك العديد من الأخطار الخفية التي من شأنها أن تسبب فشل نظم المعلومات الجغرافية ، ولن يعمل استخدام نظم المعلومات الجغرافية بشكل طبيعي.
1) يجب تثبيت كائن الاختبار بالكامل ، وتضخيمه إلى الكثافة المقدرة ، ولا يمكن إجراء اختبار صدى الجهد إلا بعد اختبار محكمة الإغلاق وقياس رطوبة الغاز.
2) قبل اختبار الجهد ، يجب قياس مقاومة العزل لمنتج الاختبار.
3) قبل اختبار الجهد ، يجب أن تكون اللفات الثانوية لجميع المحولات الحالية على نظم المعلومات الجغرافية قابلة للدائرة والأساس.
4) قبل اختبار الجهد الصمود ، يجب عزل كابلات الجهد العالي ، والخطوط العلوية ، ومحولات الطاقة ، ومحولات الجهد الكهرومغناطيسي (إذا تم استخدام إمدادات تحويل التردد ، فلن تسبب محولات الجهد الكهرومغناطيسي تشبعًا مغناطيسيًا بعد حساب التردد ، ويمكن يمكن أيضًا استخدامها مع الدائرة الرئيسية لاختبار الجهد) ، وامتيازات البرق وفجوات شرارة واقية.
5) يجب اختبار كل جزء من الدائرة الرئيسية لنظام المعلومات الجغرافية لتحمل الجهد.
6. GDXZ Series Resonant AC نظام اختبار Hipot في موقع الاختبار:

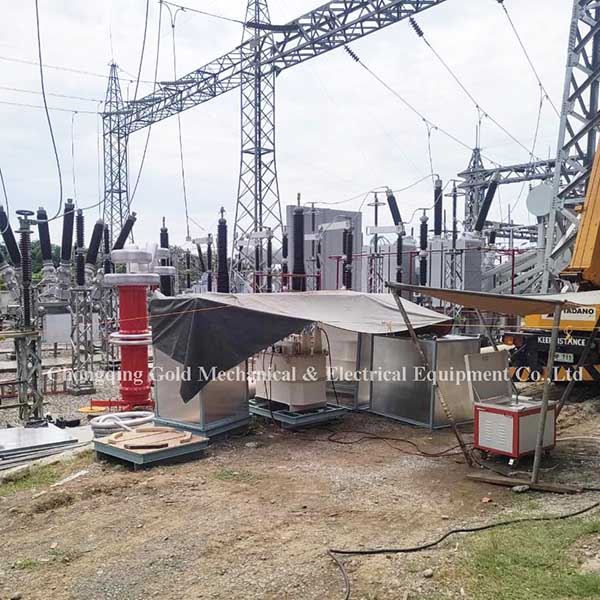

مشروع NGCP في الفلبين

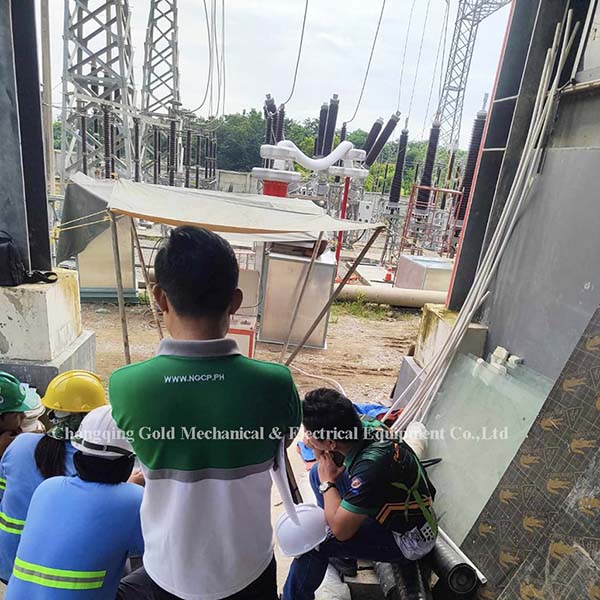

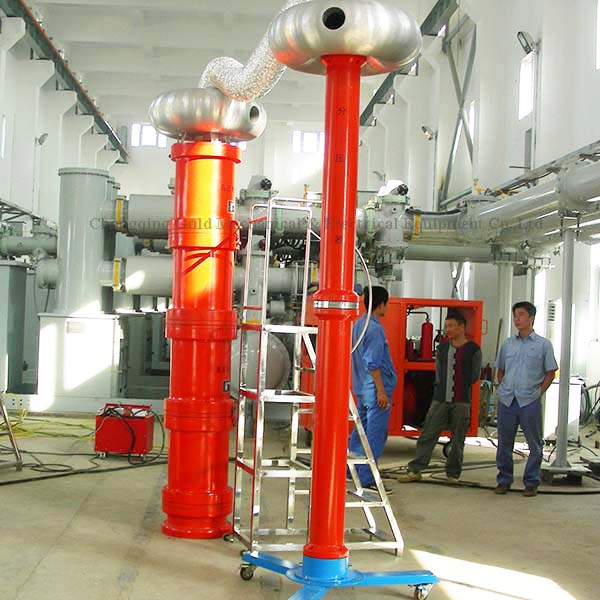

اختبار نظم المعلومات الجغرافية
اختبار كابل الطاقة 230KV
7. شركائنا
