سلسلة اختبار التردد المتغيرة عالية الجهد AC نظام اختبار الرنين
مبدأ العمل
يستخدم نظام اختبار رنين AC العالي الجهد العالي من سلسلة المتغيرات مبدأ صدى السلسلة ، ويستخدم محول الإثارة لإثارة دائرة صدى السلسلة ، وضبط تردد الخرج لوحدة التحكم المتغيرة لجعل حواجز الحلقة L والعينة C في صدى في مسلسل. جهد الرنين هو الجهد المطبق على العينة.
الخصائص الرئيسية
1) يتبنى المفاعل تصميمات منفصلة متعددة ، والتي لا يمكن أن تلبي متطلبات الجهد العالي وظروف اختبار المعدات الحالية فقط ، ولكنها تفي أيضًا بمتطلبات اختبار الجهد المنخفض للجهد ، ولديها نطاق واسع للتطبيق.
2) نظام اختبار الرنين AC هذا هو معدات اختبار الجهد AC مثالية لإدارات اختبار الجهد العالي العالي ، وحدات تركيب الطاقة والصيانة.
3) يتكون نظام اختبار الرنين التيار المتردد بشكل أساسي من إمدادات طاقة التحكم في تحويل التردد ، ومحول الإثارة ، والمفاعل ، ومقسم الجهد بالسعة ، ومكثف التعويض (اختياري).
4) تحويل تردد DSP الخامس DSP التكنولوجيا المتكاملة للغاية.
5) يمكن توصيله بالماوس أو الكمبيوتر الخارجي ، ويمكن مراقبة البيانات وقراءتها في الوقت الفعلي.
6) أوضاع العمل: الوضع التلقائي بالكامل ، الوضع اليدوي ، وضع تعزيز دليل الضبط التلقائي.
7) تخزين وطباعة البيانات. رقم البيانات المخزن هو رقم ، يساعد المستخدمين بشكل مريح على تحديد والبحث.
8) الحجم الصغير ، والوزن الخفيف ، وسهل التشغيل ، ووزن قطعة واحدة من المعدات هو 1/5 من التقليدية.
9) تبني عملية الوصاية والصب واستخدم الأسلاك الزجاجية عالية القوة والعالية لالتفاف الأسطوانة الخارجية
10) يقوم الجهاز بإخراج موجة جيبية نقية ، ومصدر الطاقة هو دائرة مرشح الرنين مع معدل تشويه الموجي ≤1 ٪.
11) وظائف حماية متعددة ، بما في ذلك حماية الجهد العالي الجهد ، وحماية التفريغ ، والتواصل الزائد المنخفض ، والحماية الزائدة ، والحماية للتفتت ، وحماية وميض الصفر ، وإغلاق الطوارئ ، وحماية الجهد السفلي
12) شاشة لمس ملونة كبيرة بحجم 8 بوصات.
مشروع AC يقاوم اختبار الجهد لأنظمة الطاقة تصل إلى 500 كيلو فولت.
نطاق التطبيق:
يلتقي اختبار الجهد المكتسب من AC من كبلات الطاقة 110kV و 220 كيلو فولت ، ومحولات الطاقة 220kV ، ومعدات نظام الطاقة 220kV و 500kV ؛
تكوين الجهاز:
يتكون من مصدر طاقة تردد متغير ، ومحول الإثارة ، ومفاعل الرنين عالي الجهد ، ومقسم الجهد السعوي ؛
الفهرس الفني (يمكن تخصيصه وفقًا لمنتجات الاختبار المختلفة)
| جهد الإخراج المقدر | 0-800kV |
| تصنيف القدرة | 1600 كيفا |
| التصنيف الحالي | 2A |
| مفاعل واحد | 400kva/200kV |
| مزود الطاقة | يوصي 380V ± 10 ٪ ، 50/60 هرتز (يمكن تخصيصه وفقًا لاحتياجاتك). |
| وقت عمل تحميل كامل | السماح بالعمل المستمر 60 دقيقة |
| عامل الجودة | الجهاز نفسه Q≥30 (F = 45Hz) |
| تردد العمل | 30-300Hz |
| الإخراج الموجي | موجة جيبية |
| دقة القياس | قيمة فعالة 1.5 فئة |
| معدل تشويه الموجة | معدل تشويه موجة الجهد الجهد ≤ 1 ٪ |

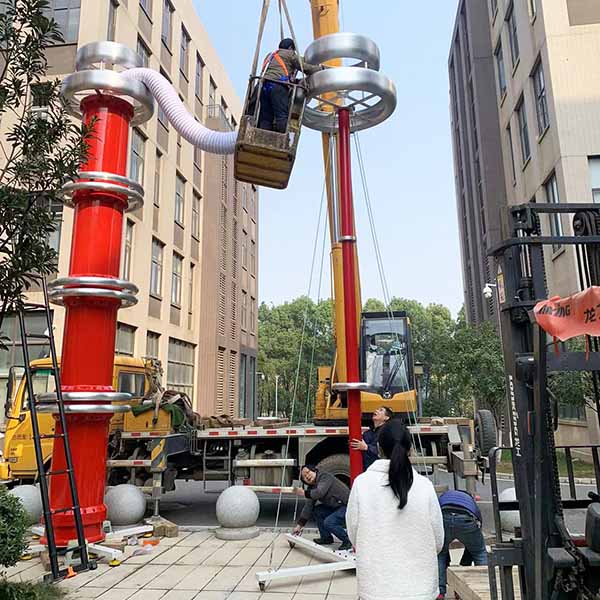

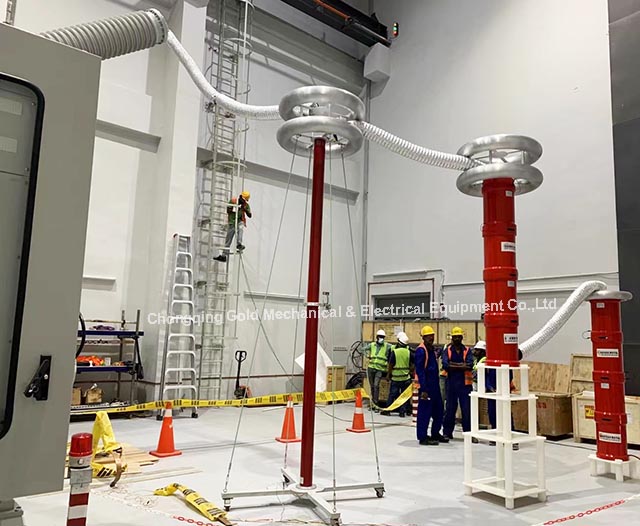

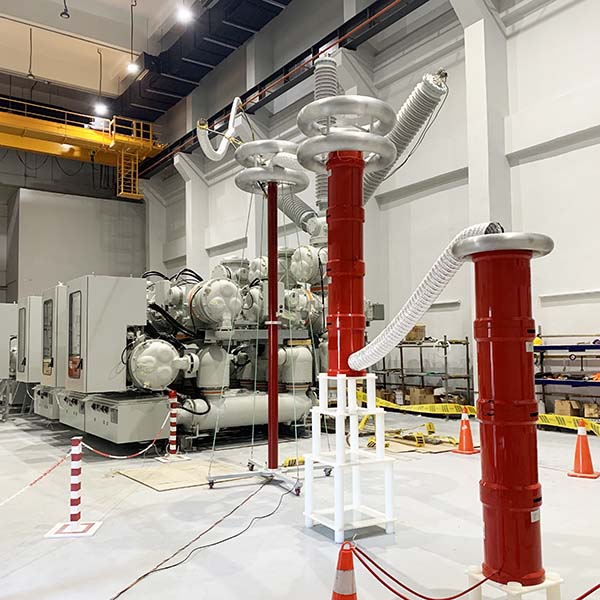

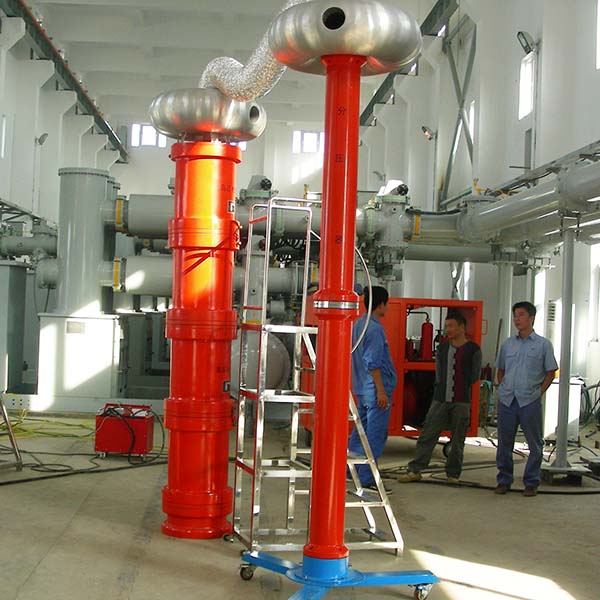

العمل في الموقع
--- سلسلة متغيرة الترددات عالية الجهد الجهد الجهد AC نظام اختبار AC
