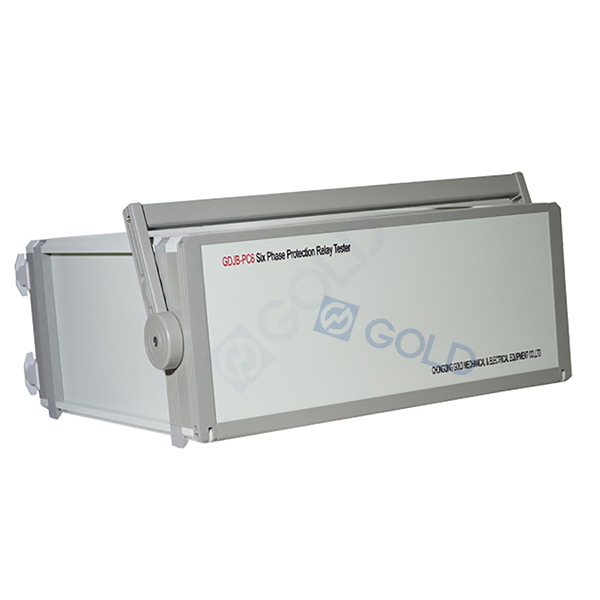

GDJB-PC6 التحكم في الكمبيوتر ستة مرحلة اختبار التتابع

يلعب اختبار Relay Six Phase Protection Six GDJB-PC6 دورًا رئيسيًا في تشغيل أنظمة الطاقة الكهربائية بشكل موثوق وأمان.
إنه جهاز الاختبار المستخدم في مجال حماية الحواسيب الصغيرة ، وحماية الترحيل ، وقياس الإثارة ، ومسجل الصدع.
توافر الحالة:
الكمية:
  • GDJB-PC6
  • GOLD
  • 9031809090

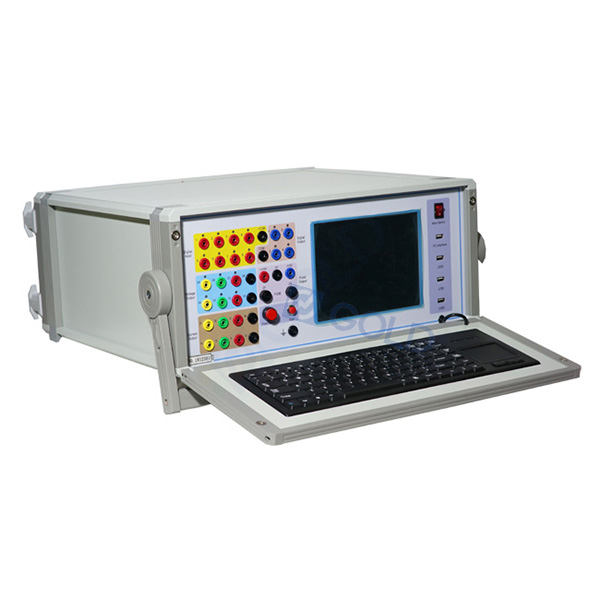

GDJB-PC6  اختبار التتابع من ستة مراحل  اختبار التتابع الحماية (3)


مقدمة:

مجموعة اختبار التتابع GDJB-PC6 Universal Six Phase Relay  مع جهد الطور القياسي 6 ، إخراج تيار 6 طور ، الجهد AC 120V/الطور ، التيار AC 30A/المرحلة ، 6 مراحل بالتوازي يمكن أن تصل إلى 180A.


تحديد:


المؤشرات الرئيسية

القنوات الحالية

القياسي 6 مرحلة

قنوات الجهد

القياسي 6 مرحلة

نطاق الإخراج الحالي AC

30A/المرحلة أو 180A (6 مراحل)

نطاق الإخراج الحالي العاصمة

العاصمة 10A/ المرحلة

نطاق خرج جهد التيار المتردد

AC  120 فولت/ المرحلة

نطاق إخراج الجهد العاصمة

العاصمة 160V/ المرحلة


المصدر الحالي AC

انتاج | دقة

0.2%

6 مرحلة الإخراج الحالي لكل طور (قيمة فعالة)

0 ~ 30a

3 مرحلة الإخراج الحالي لكل طور (قيمة فعالة) 0 ~ 30a

6 مرحلة في إخراج أقصى مواز

180A

المرحلة التي يسمح لها القيم الحالية بالعمل لفترة طويلة

10A

المرحلة الحالية  أقصى انتاج power

300VA/المرحلة

6 مرحلة في طاقة الإخراج الموازية أقصى

1000VA

6 مرحلة  في توازى الناتج الحد الأقصى المسموح به وقت العمل المسموح به

10s

نطاق الترددات

20 ~ 1000Hz ;

الدقة: 0.001 هرتز


متناسق  مرات

2 ~ 20 ؛ المرحلة: 0 ~ 360 ° ؛

الدقة: 0.1 درجة


المصدر الحالي DC

التيار الخارج

0~±10A  /مرحلة

الحد الأقصى لجهد تحميل الإخراج

20V


دقة

0.2 ٪


مصدر جهد التيار المتردد

دقة الإخراج

0.2%

إخراج الجهد الطور (القيمة الفعالة)

0~ 120V

طور الجهد الطور / طاقة جهد الجهد

80VA/100VA


إخراج جهد الخط (القيمة الفعالة)

0~ 240 فولت

نطاق الترددات

20 ~ 1000Hz

متناسق  مرات

1 ~ 20


مصدر الجهد العاصمة

طور الجهد الناتج  نطاق

0 ~ ± 160V

دقة

0.2 ٪

نطاق إخراج الجهد الخطي

0 ~ ± 320 فولت

طور الجهد الطور / طاقة جهد الجهد

70VA/140VA


محطة التبديل

تبديل محطات الإدخال

10 أزواج

جهات الاتصال الفارغة

1-20MA ، 24 فولت

الوجه المحتمل

"0 ": 0~+6V DC المستوى المنخفض ؛

"1 ": +11~+250 فولت العاصمة عالية المستوى

تبديل أطراف الإخراج

8 أزواج ،

العاصمة: 220 فولت/0.2a;

AC: 220 فولت/0.5A.


نطاق قياس الوقت

نطاق

0.1ms ~ 9999S

دقة

<0.1ms


البعد والوزن

البعد

455 × 530 × 220 مم

وزن

32 كجم



مزود الطاقة

AC220V ± 10 ٪ ؛ 50 هرتز/60 هرتز.

درجة حرارة العمل

-10 ~+50 ℃


سمات:

  • جهاز المضيف المضمّن ، مجهز بجهاز منطق معقد قابل للبرمجة) ؛

  • 12 قناة D/A الإخراج في وقت واحد في آلة واحدة ؛

  • تلبي كل متطلبات الاختبارات الميدانية. معالج الإشارة الرقمية الحواسيب الصغيرة. ليس فقط اختبار المرحلات والحماة التقليدية ، ولكن أيضًا اختبار مرحلات الحواسيب الصغيرة الحديثة ، وخاصةً معدات الحماية والتحويل التفاضلية للمحولات.

  • لوحة التحكم الرئيسية هي بنية DSP + FPGA ، ناتج DAC 16 بت ، تولد نقاط Wave 2000 عالية الكثافة 2000 لكل دائرة إلى الموجة الأساسية ، مما يحسن بشكل كبير من جودة الموجة ودقة أداة الاختبار.

  • باستخدام مكبر الصوت الخطي عالي الدقة. كلاهما لضمان دقة انخفاض تيار ، ولكن أيضا ضمان استقرار التيار العالي.

  • مضخم طاقة خطي عالي الدقة ، 6 مخرجات جهد و 6 مخرجات التيار ؛

  • شاشة شاشة LCD 8 بوصة. قم بتوفير منفذ توصيل لوحة المفاتيح/الماوس ، أيضًا منفذ 2USB ، منفذ 2 RS232 ، إلى  التواصل مع الكمبيوتر الشخصي وأجهزة الاتصال الأخرى ؛

  • من السهل حملها ، مناسبة للاختبار المرن والعمل البري ؛

  • الحماية الذاتية الذكية ؛

  • 10 قنوات تبديل إدخال القيمة و 8 قنوات التبديل إخراج القيمة. جهة الاتصال هي الاتصال الخمول و 0-250V جهة اتصال محتملة لتحديد الهوية الذكية ؛

  • وظائف البرمجيات الثنائية والوفير الوفيرة ؛

  • مجموعتان من مزود الطاقة DC ، 110VDC/1.0A و 220VDC/0.6A ، لا حاجة لضبط وضبط البرنامج (اختياري) ؛



برمجة:

  • واجهة تشغيل Windows XP الكلاسيكية ، واجهة الودودة الودية للآلة ، سهلة وسريعة للعمل ؛ يتضمن جهاز الكمبيوتر الصناعي المدمج عالي الأداء ودقة 8.4 بوصة من 800 × 600 TFT Display True Color والتي توفر معلومات بصرية غنية ، وتشمل حالة العمل الحالية وجميع أنواع معلومات المساعدة.
  • يأتي نظام Windows XP مع وظيفة الاستعادة ؛ تجنب حوادث النظام الناتجة بسبب الإغلاق غير القانوني ، أو خلل ، إلخ.
  • مجهزة بلوحة مفاتيح صناعية فائقة الرقيقة والماوس البصري ، أكمل مجموعة متنوعة من العمليات باستخدام لوحة المفاتيح أو الماوس مثل الكمبيوتر العادي.
  • يمكن توصيلها بجهاز كمبيوتر محمول (اختياري). أجهزة الكمبيوتر والآلات الصناعية تستخدم نفس البرنامج ، لا حاجة لإعادة تعلم أساليب التشغيل.
  • البرنامج ذو وظيفة المعايرة الذاتي ، والذي يتجنب معايرة الدقة عن طريق ضبط المرحلات بعد فتح القضية ، تحسين استقرار الدقة بشكل كبير.

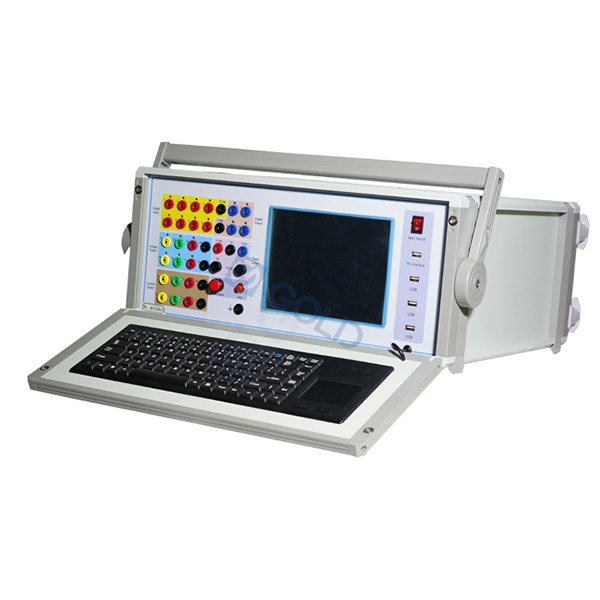

اختبار التتابع الحماية (1)اختبار التتابع الحماية (2)
