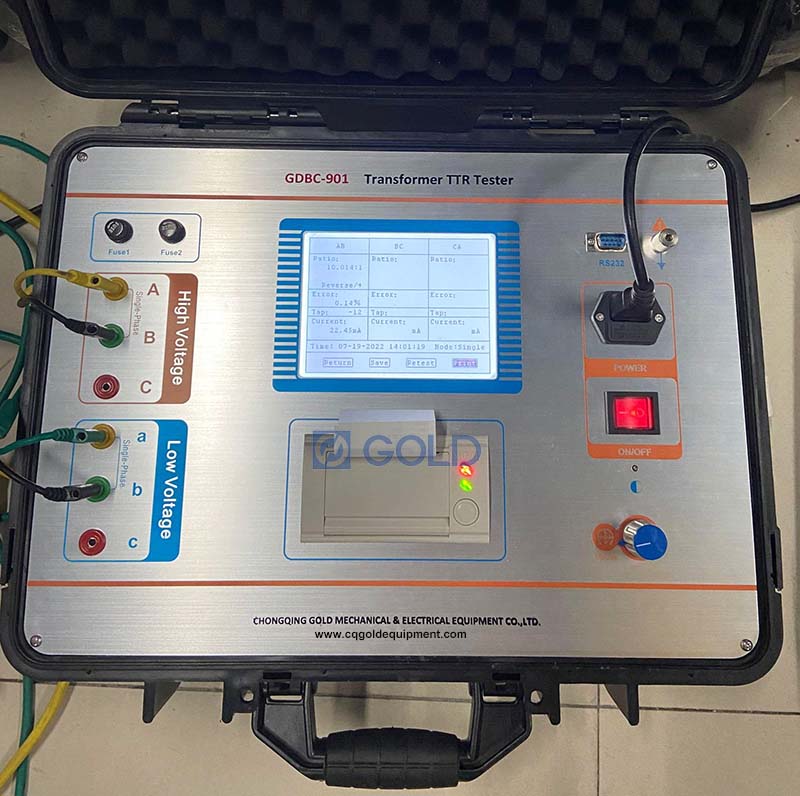

GDBC-901
CHONGQING GOLD
9030849000
GDBC-901
مرحلة واحدة وثلاثة مرحلة محول تحول نسبة ttr ttr
قياس نسبة الجهد لثلاثة أو محول طور سينغ .
قياس تلقائيا مجموعة اتصال المحول (ثلاث مراحل ، مرحلة واحدة).
قياس متجه المجموعة لمحول ثلاث مراحل.
قياس القطبية لمحول الطور الواحد أو CT/PT
اكتشف موضع مفتاح الصنبور المحول وفقًا لنتيجة قياس المنعطفات النسبة والمنعطفات المعيارية إعداد النسبة.
تلقائيا حساب خطأ نسبة الجهد
CT PT قياس نسبة
عرض تيار الإثارة في عملية المنعطفات قياس نسبة
تحديد
| 1 | اسم العنصر | GDBC-901 المرحلة الواحدة و TTR TTR TTR TTR ثلاثية الطور |
| 2 | نطاق قياس نسبة | 1-10000 (يمكن تخصيص ما يصل إلى 40000) |
| 3 | قياس المجموعة | 1-12 |
| 4 | خطأ قياس المرحلة | 1 درجة |
| 5 | خطأ قياس نسبة | 1-2000 ± 0.2 ٪ RDG ; 2000-10000 ± 0.5 ٪ RDG |
| 6 | اختبار الجهد | 0-120 فولت |
| 7 | مزود الطاقة | AC220V ± 10 ٪ ، 50 هرتز/60 هرتز (تخصيص الدعم إلى AC127V أو AC110V) |
| 8 | درجة حرارة البيئة | 0-50 درجة مئوية |
| 9 | رطوبة | ≤85 ٪ ص |
| 10 | البعد | 58*45*36 سم |
| 11 | الوزن الإجمالي | 22 كجم |
مزايا
يتم إنشاء مصدر طاقة الاختبار بواسطة مضخم الطاقة الداخلي للاختبار ، ومعدل تشويه الموجة أقل من 0.5 ٪ ولا يتأثر بجودة مصدر الطاقة.
تنظيم الجهد التلقائي ، مع وظائف الحماية التلقائية مثل الاتصال العكسي للمحول ، والتواصل الزائد ، وما إلى ذلك ، لتجنب الأضرار التي لحقت الأداة بسبب التشغيل غير الصحيحة.
GDBC-901 Transformer Transfer Ttrens يمكن استخدام اختبار TTR لاكتشاف نسبة CT و PT.
قالب إعداد نسبة التحول القياسية المريحة ، لا تحتاج إلى حساب قيمة نسبة التحول القياسية يدويًا.
طباعة نتائج الاختبار بواسطة الطابعة الصغيرة. يمكنك أيضًا تحميل نتائج الاختبار إلى الكمبيوتر الشخصي بمقدار RS232 وإعداد Word Report by Software.
GDBC-901 Transformer TTR Tester خفيفة للغاية ، والوزن الصافي هو 10 كجم فقط. من السهل حملها. إنه مناسب للاختبار الميداني.
اتصال الأسلاك
1) اختبار محول ثلاث مراحل
يتم توصيل A ، B ، C بالمحطة الجانبية HV ، B ، C للمحول و A ، B ، C
2) محول المرحلة الواحدة واختبار PT
يتم توصيل A ، B بمحطة جانبية HV لمحول الطور الواحد/PT و A ، B ، B متصل بمحطة LV الجانبية لمحول الطور الواحد/PT. C و C متصلون بأي شيء.
3) اختبار CT
يتم توصيل A ، B إلى الثانوية من CT و A ، B ، متصل إلى الأساسي من CT. C و C متصلة لا شيء.

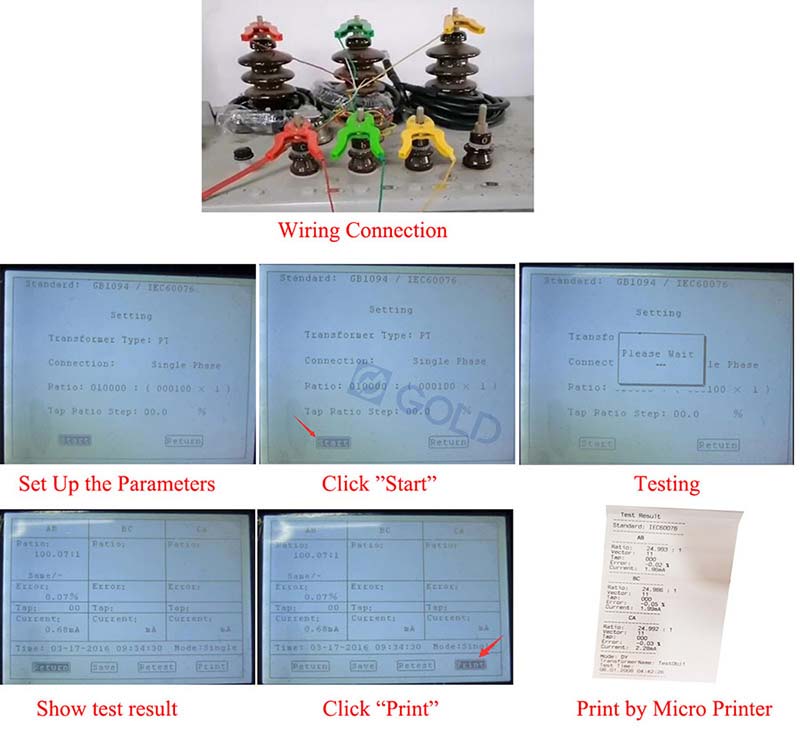

عملية الاختبار

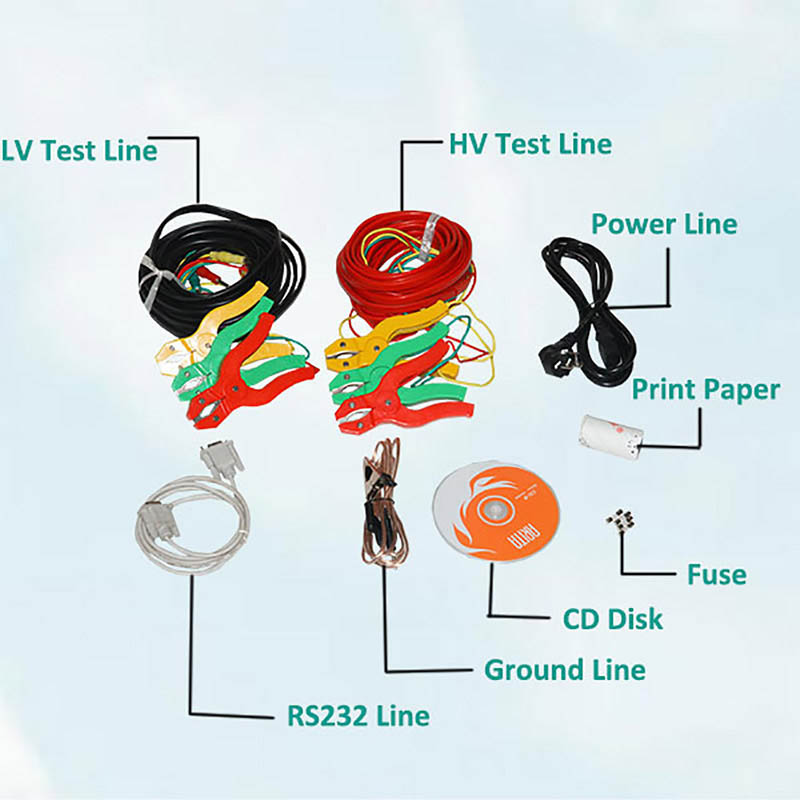

مُكَمِّلات

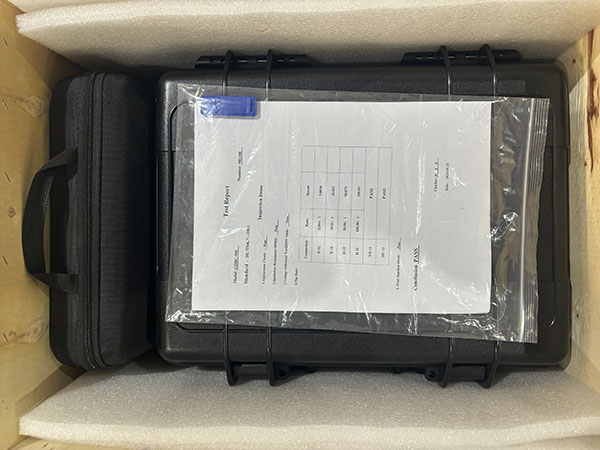

عبوة قوية لمحول GDBC-901 TRANVERS TRANSTER

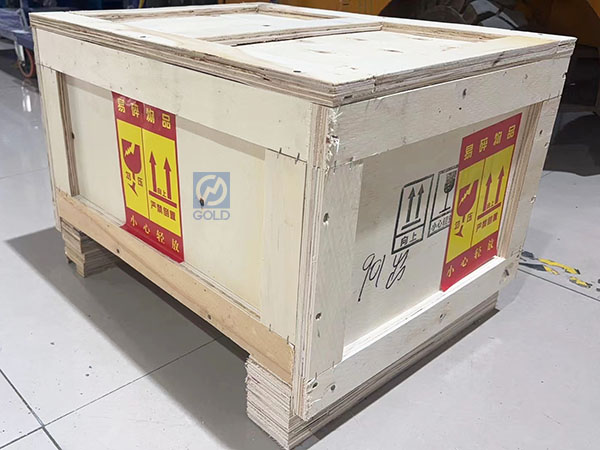

قبل ختم المربع
بعد ختم الصندوق
