GDJF-4
CHONGQING GOLD
9030849000
GDJF-4
كاشف PD جزء التفريغ الجزئي باليد (مع أنماط التفريغ)
تم تجهيز الواجهة الأمامية للمركبة المركزية بمستشعر بالموجات فوق الصوتية غير المدمجة ومستشعر TEV مدمج. يمكن تحقيق اكتشاف التفريغ الجزئي لمفاتيح الجهد العالي والمنخفض بدون مستشعر خارجي. إذا كان من الضروري اكتشاف التفريغ الجزئي للمحول ، و GIS ، والخط العلوي ، والكابلات وغيرها من المعدات ، من الضروري فقط توصيل المستشعر الخاص المقابل من خلال منفذ توسيع المستشعر في أسفل المضيف. يمكن للمضيف تبديل وضع القياس تلقائيًا وفقًا لأجهزة الاستشعار المختلفة. يمكن أن تشير المستشعرات التي يمكن توصيلها خارجيًا بهذا المنتج إلى الجزء الاختياري من الجدول 1 في قائمة تكوين المنتج.

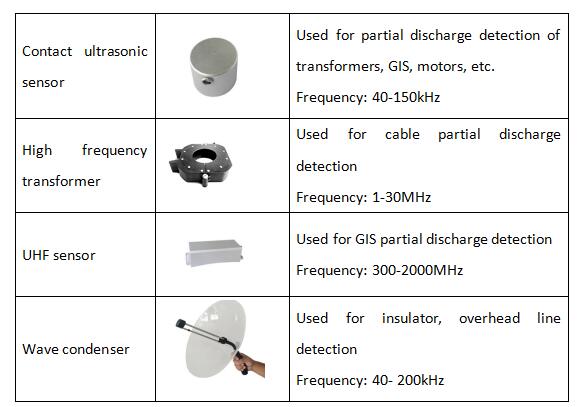

الجدول 1
1. الميزات
1) تكوين أجهزة استشعار مختلفة لتحقيق اكتشاف تفريغ جزئي لجميع المعدات الكهربائية عالية الجهد تقريبًا ؛
2) توفير شكل موجة لمجال الوقت ، PRPD ، PRPs وأنماط التفريغ الأخرى لتحقيق تحليل أنواع التفريغ المختلفة.
3) واجهة رجل الرجل البشري تسهل إدارة البيانات للأجهزة المختلفة ؛
4) مستشعر بالموجات فوق الصوتية المدمجة والجهد الأرضي العابر (المشار إليه فيما يلي باسم TEV) ، والذي يمكن توصيله بمستشعرات خاصة مثل المحولات ، GIS ، الخطوط العامة ، الكابلات ، إلخ ؛
5) يعتمد طريقة الاكتشاف غير التداخل ، ولا حاجة إلى إيقاف تشغيلها أثناء عملية الاختبار ، ولا حاجة لتكوين مصدر إضافي عالي الجهد ، فهو أكثر ملاءمة للاستخدام من كاشف التفريغ الجزئي النبضي التقليدي ؛
6) نطاق عرض النطاق الترددي الاختبار هو 30 كيلو هرتز -2.0 جيجا هرتز ، وهو مناسب لاكتشاف مبادئ مختلف نطاقات الترددات ؛

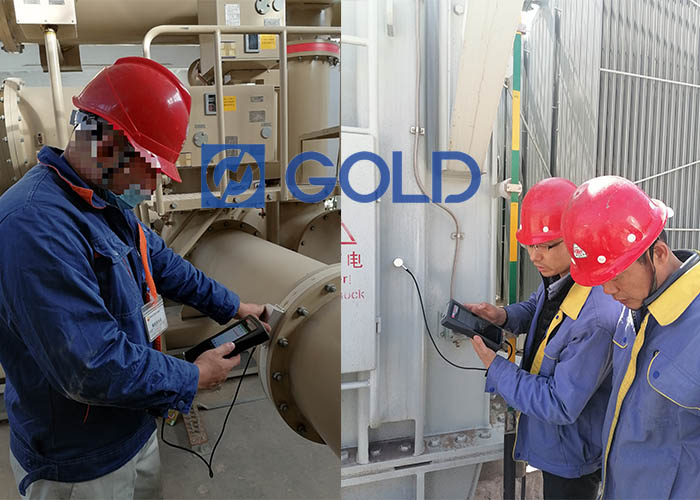

2. التطبيق
توليد الطاقة وتوزيع الطاقة.
نظام السكك الحديدية.
نظام إمدادات الطاقة لصناعة البتروكيماويات.
اختبار الفضاء.
الكشف التلقائي
3. الفهرس الفني
| قياس TEV | Ae قياس | ||
| نطاق القياس | 0-60 DBMV | نطاق القياس | -6DBμV - 68DBμV |
دقة | 1 ديسيبل | دقة | 1 ديسيبل |
دقة | ± 1 ديسيبل | دقة | ± 1 ديسيبل |
أقصى نبض لكل دورة | 1400 | نطاق الترددات | 20-200 كيلو هرتز |
نطاق تردد القياس | 3-100MHz | ||
القياس AA | قياس UHF | ||
نطاق القياس | -6DBμV-68DBμV | تردد الكشف | 300-2000MHz |
دقة | 1 ديسيبل | نطاق القياس | 0-60 DBMV |
دقة | ± 1 ديسيبل | حساسية | ＜ 1DBM |
تردد مركز المستشعر | 40 كيلو هرتز | نطاق تردد المستشعر | 300-2000MHz |
| قياس HFCT | |
مقاومة نقل المستشعر | 5MV/MA |
تردد الكشف | 1-30MHz |
حساسية | ≤50pc |
المعدات | |
صدَفَة | عضلات المعدة |
| شاشة | شاشة LCD 4.0 بوصة RGB ، الدقة 800*480 |
دقة أخذ العينات | 12bit |
وضع التزامن | التزامن الداخلي ، المزامنة الخارجية |
الموصل | واجهة USB (أيضًا مدخلات الشاحن) 3.5 مم مقبس سماعة الرأس ستيريو واجهة إدخال المستشعر الخارجي واي فاي |
سماعة الأذن | 8 Ω الحد الأدنى |
بطاقة الذاكرة | التكوين القياسي 16g - 64g |
مدمج في البطارية | بطارية ليثيوم 3.7 فولت/5000 مللي أمبير في الساعة |
ساعات العمل | تقريبا. 6 ساعات |
شاحن | AC 90-264V أو DC 5V |
