GDVA-405
CHONGQING GOLD
9030849000
معيار الاختبار المتاح:
IEC61869
IEC60044-1 محولات الأدوات - الجزء 1: المحولات الحالية.
IEC60044-2 محولات الأدوات - الجزء 2: محولات الجهد الاستقرائي
IEC60044-5 محولات الأدوات - الجزء 5: محولات الجهد المكثف
IEC60044-6 محولات الأدوات - الجزء 6: متطلبات المحولات الحالية للوقاية للأداء العابر.
IEEE Std C57.13-2016 IEEE المتطلبات القياسية لمحولات الأدوات

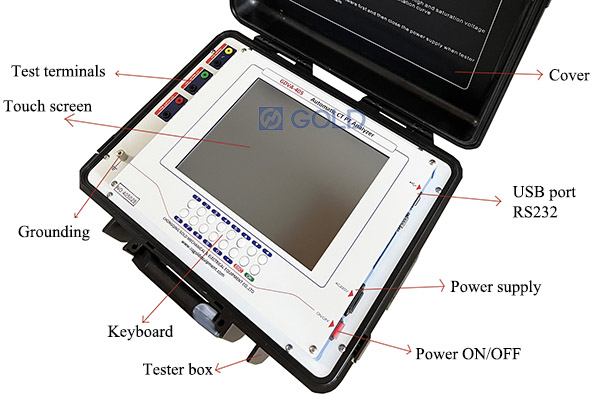

مقدمة

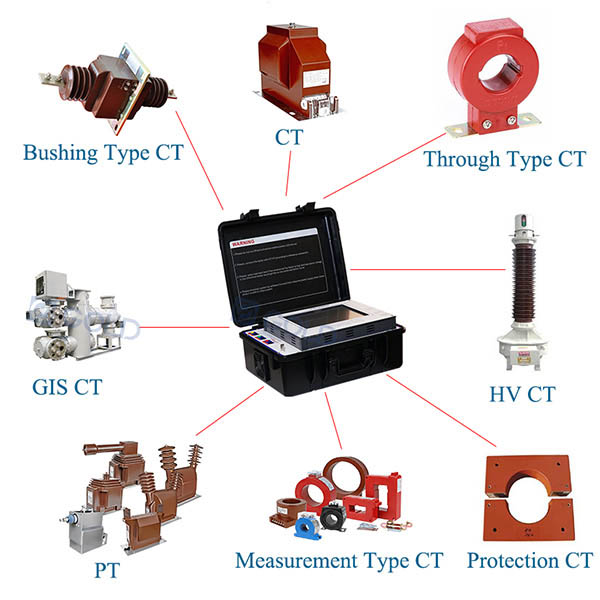

يعد محلل CT PT التلقائي GDVA-405 مناسبًا لاختبار جميع أنواع المحولات الحالية ومحول الجهد ، وتسمى أيضًا CT و PT.
يمكن لمحلل GDVA-405 CT PT حساب أخطاء النسبة وأخطاء زاوية الطور من CT و PT في عبء التصنيف وعبء العمل في وقت واحد.
يمكن أيضًا تقييم نتائج الاختبار تلقائيًا وفقًا للمعيار المحدد (IEC60044-1 ، IEC60044-6 ، IEC61869 ، IEC60044-2 ، IEC60044-5 ، IEEE STD C57.13-2016) لتحديد ما إذا كان المحول مؤهلاً. وإعطاء مؤشرا على "pass " أو "فشل ".
مزايا محلل CT PT التلقائي GDVA-405
الدقة هي 0.02 ٪ (نموذجية) ، 0.1 ٪ (مضمونة).
ثلاثة أو أكثر من قياسات متتالية لنفس العينة CT ، التكرار ضمن 0.02 ٪.
يمكن اختبار جميع أنواع التصوير المقطعي: M ، P ، TPY ، جلبة CT ، GIS CT.ETC
الامتثال لمجموعة متنوعة من المعايير الدولية: IEC60044-1 ، IEC60044-6 ، IEC61869 ، IEC60044-2 ، IEC60044-5 ، IEEE Std C57.13-2016.
يمكن إكمال جميع عناصر الاختبار في وقت واحد.
دقة القياس العالية للغاية وقدرات إدارة البيانات القوية.
جهد نقطة الركبتين ماكس لمحلل GDVA-405 CT PT هو 60 كيلو فولت.
سلامة مكان عمل ممتازة - يتم إجراء الاختبارات في MAX.180V.
أوقات التكليف القصيرة (مدة الاختبار التلقائي <1 دقيقة)
احسب أخطاء النسبة وأخطاء زاوية الطور في عبء التصنيف وعبء العمل في اختبار لمرة واحدة
قارن منحنيات الإثارة مع منحنيات الإثارة المحفوظة في نفس النافذة
الكمبيوتر المدمج ، دعم برنامج تطبيق قوي.
نطاق القياس على نطاق واسع.
استبدال CT التقليدية.
نطاق القياس
--- محلل GDVA-405 CT PT
| عناصر الاختبار للمحول الحالي (CT) | عناصر الاختبار للمحول المحتمل (PT) |
بدوره الكشف عن نسبة فحص خطأ النسبة والزاوية اختبار القطبية اختبار المميز الإثارة قياس مقاومة التعرج الثانوي وقياس العبء الثانوي 5 ٪ و 10 ٪ قياس منحنى الخطأ تحليل الخصائص العابرة استنتاج اللوحة التلقائية جهد نقطة الركبة/التيار عامل الحد من الدقة (ALF) عامل أمن الصك (FS) ثابت الوقت الثانوي (TS) معامل Remanence (KR) دقة تشبع وحث التشبع قوة الدعوى في الركبة الحد من قوة الدعاوى الكهربائية عامل المنطقة تحليل الأساس الحديدي وقياس حلقة التباطؤ الأساسي | بدوره قياس النسبة فحص خطأ النسبة والزاوية اختبار القطبية اختبار المميز الإثارة اختبار المقاومة المتعرج الأولية اختبار المقاومة المتعرج الثانوي قياس العبء الثانوي |
قم بتحليل محولك الحالي (CT)/PT مع الضغط على الزر
الطاقة على محلل GDVA-405 CT PT
انقر فوق "تحليل CT "

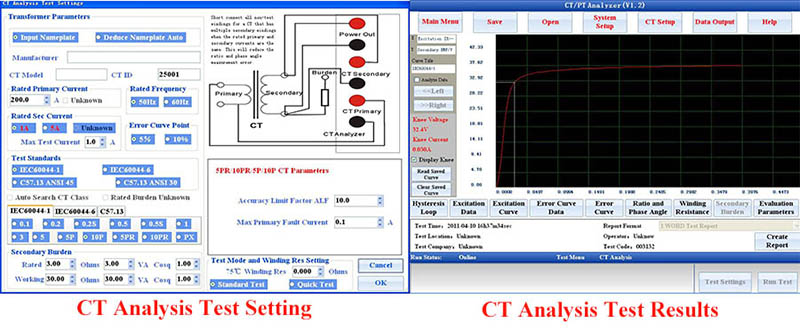

قم بتوصيل السلك وفقًا لمخطط الأسلاك على الجانب الأيمن من الشاشة
قم بإعداد المعلمات وفقًا لـ CT Nameplate. إذا كانت المعلمات غير معروفة ، فستستنتج GDVA-405 تلقائيًا.
إجراء اختبار
أخيرًا ، سيظهر محلل GDVA-405 CT PT جميع نتائج الاختبار في نفس الوقت ، مثل نسبة التصوير المقطعي الزاوية وزاوية الطور ، والعبء الثانوي CT ، والقطبية ، ومقاومة لف CT ، وإثارة CT ، ونسبة الدوران CT ، وما إلى ذلك.
التطبيقات
تحديد
| اسم العنصر | GDVA-405 المحول الحالي التلقائي واختبار المحولات المحتملة ، محلل CT PT | |
| معايير الاختبار | IEC60044-1 ، IEC60044-6 ، IEC60044-2 ، IEC60044-5 ، IEC61869 ، IEEE Std C57.13-2016 | |
| مزود الطاقة | AC220V ± 10 ٪ ، 50/60Hz ± 10% (تخصيص الدعم لـ AC110V ، 120V ، 127V) | |
| إخراج الجهد | 0.1-180V (AC) | |
| الإخراج الحالي | 0.001-5A (RMS) | |
| خرج الطاقة | 500VA | |
| الأعلى. قياس جهد الركبة | 60kV | |
| القياس الحالي | يتراوح | 0-10A (تغيير تلقائيا المدى في 0.1/0.4/2/10A) |
| خطأ | <± 0.1 ٪+0.01 ٪ FS | |
| قياس الجهد | يتراوح | 0-200V (تغيير المدى تلقائيًا في 1V/10V/70V/200V) | |
| خطأ | <± 0.1 ٪+0.01 ٪ FS | ||
| نطاق قياس النسبة | 1 ~ 35000 1 ~ 2000 ، خطأ <0.05 ٪ 2000 ~ 5000 ، خطأ <0.1 ٪ 5000 ~ 35000 ، خطأ <0.2 ٪ | ||
| قياس المرحلة | خطأ | ± 2 دقيقة | |
| دقة | 0.01min | ||
| قياس المقاومة المتعرج | يتراوح | 0-8KΩ (تغيير المدى تلقائيًا في 2OHM/20OHM/80OHM/800OHM/8KOHM) | |
| خطأ | <0.2 ٪ RDG+0.02 ٪ FS | ||
| القرار القصوى: 0.1mΩ | |||
| قياس درجة الحرارة | -50-100 درجة مئوية ؛ خطأ <3 درجة مئوية | ||
| CT عبء ثانوي | يتراوح | 0-160OHM (تغيير المدى تلقائيًا في 2OHM/20OHM/80OHM/160OHM) | |
| خطأ | <0.2 ٪ RDG+0.02 ٪ FS | ||
| القرار القصوى: 0.001ohm | |||
| عبء PT الثانوي | يتراوح | 0-80kohm (تغيير المدى تلقائيًا في 800ohm/8kohm/80kohm) | |
| خطأ | <0.2 ٪ RDG+0.02 ٪ FS | ||
| القرار القصوى: 0.1ohm | |||
| قياس نسبة PT | يتراوح | 1-35000 ، خطأ 1-10000 <0.1 ٪ ، خطأ 10000-35000 <0.2 ٪ | |
| قياس خطأ نسبة PT: خطأ نموذجي <0.05 ٪ ، الحد الأقصى للخطأ <0.1 ٪ | |||
| الحد الأقصى لقياس زاوية الطور PT <3min | |||
| قم بإجراء تقييم لنتائج الاختبار وفقًا للمعايير المحددة جعل تقرير كلمة لنتيجة الاختبار اجعل تقارير Word مرة واحدة لسجلات اختبار متعددة المجموعات على الكمبيوتر الشخصي احسب أخطاء النسبة وأخطاء زاوية الطور في عبء التصنيف وعبء العمل في اختبار لمرة واحدة قارن منحنيات الإثارة مع منحنيات الإثارة المحفوظة في نفس النافذة | |||
| سعة الذاكرة | > 1000 مجموعة نتائج اختبار | ||
| درجة حرارة حالة العمل | -10 ℃ ~ 50 ℃ ؛ رطبة ≤90 ٪ | ||
التحكم في GDVA-405 Automatic Ct Pt Analyzer بواسطة جهاز الكمبيوتر المحمول الخاص بك (خياري)
إذا كان محلل CT PT التلقائي GDVA-405 هو إصدار دعم التحكم في Ethernet. يمكنك الاتصال بمحلل CT PT بواسطة الكمبيوتر المحمول. قبل أن تحاول توصيل محلل CT PT مع الكمبيوتر المحمول. يجب عليك تكوين محلل CT PT وجهاز الكمبيوتر المحمول في نفس مجموعة Ethernet. للتأكد من أنه يمكنك الحصول على الرد عند استخدام الأمر "ping " لاختبار اتصال الإنترنت من جهاز الكمبيوتر المحمول إلى محلل CT PT.

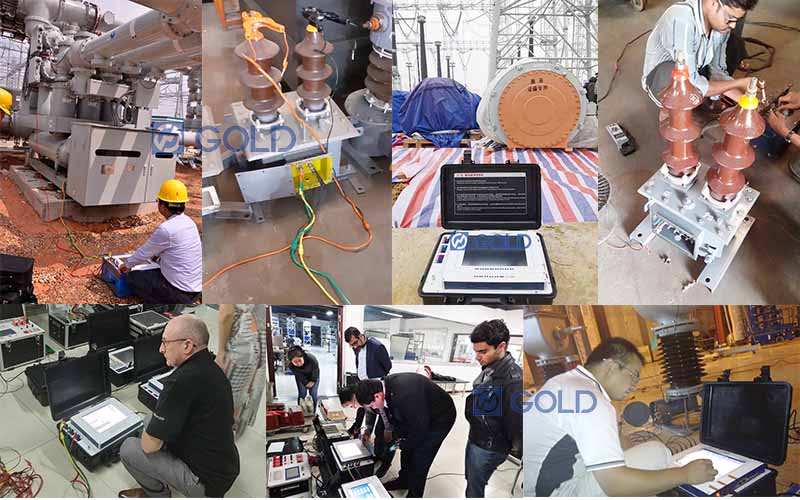

موقع العمل
