GDYJ-505H
CHONGQING GOLD
9030849000
GDYJ-505H 80KV 100KV محول الزيت عازل جهد الجهد
أهمية استخدام اختبار جهد العزل الكهربائي GDYJ-505H لاختبار زيت المحولات:
يعد جهد انهيار زيت المحول مؤشراً هاما لقياس درجة تلوث زيت المحول بالماء والشوائب المعلقة. إذا كان جهد انهيار زيت المحول أقل ، فسيكون الأداء العازف الكلي للمحول أسوأ. سيؤثر بشكل مباشر على التشغيل الآمن للمحول. لذلك ، من الضروري استخدام اختبار جهد انهيار زيت المحولات للاختبار الصارم والتحكم في جهد انهيار زيت المحولات داخل النطاقات المختلفة.
يتبع GDYJ-505H معايير الاختبار التالية:
IEC60156/IS6792/BS5874: عزل السوائل - تحديد جهد الانهيار عند تردد الطاقة - طريقة الاختبار
ASTM D877: طريقة الاختبار القياسية لجهد الانهيار العازلة للسوائل العازلة باستخدام أقطاب القرص
ASTM D1816: طريقة الاختبار القياسية لجهد العزل الكهربائي للسوائل العازلة باستخدام أقطاب VDE

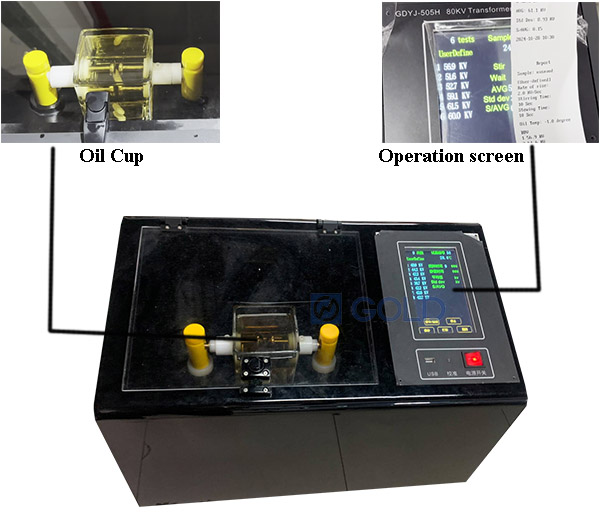

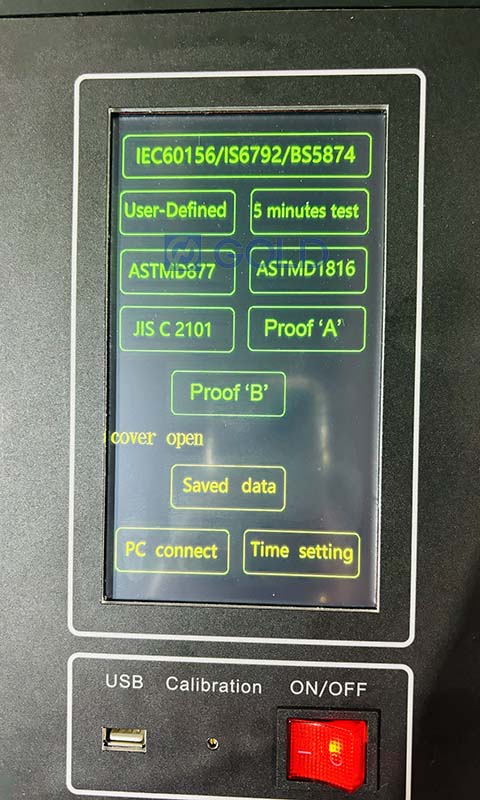

شاشة تشغيل GDYJ-505H

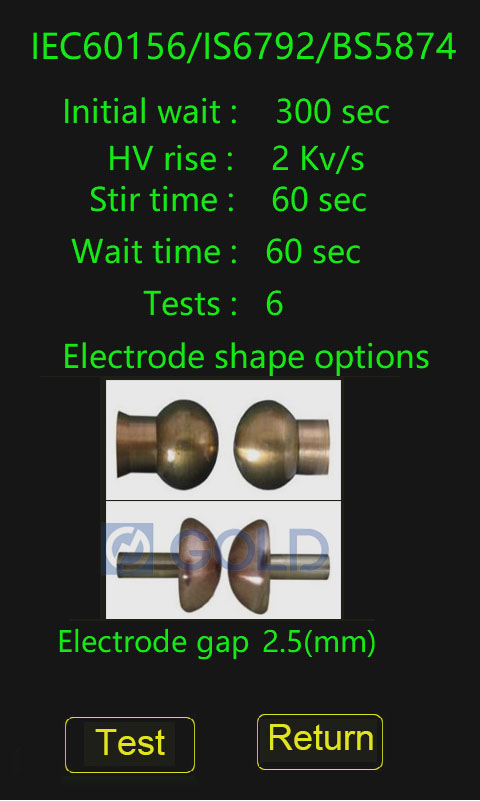

IEC 60156

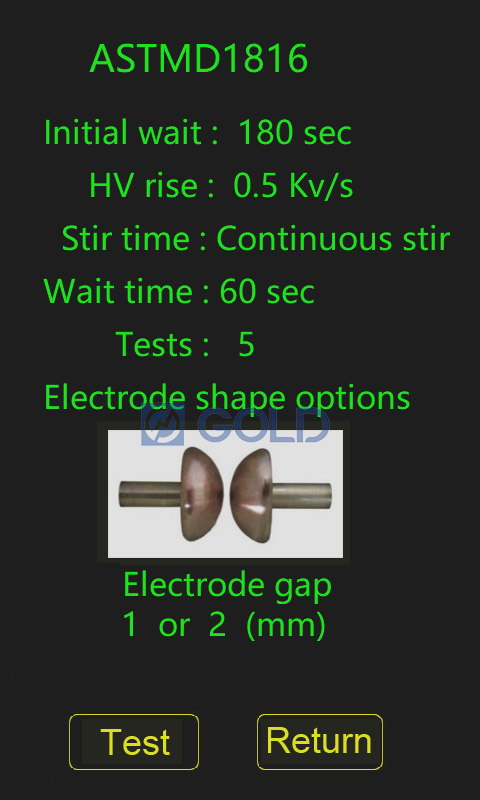

ASTM D1816

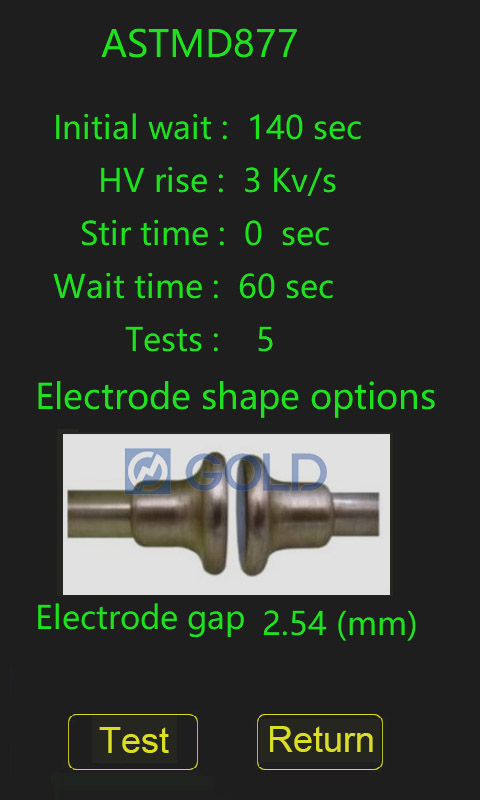

ASTM D877
مقدمة
GDYJ-505H محول OIL عزل الجهد العازلة اختبار الجهد هو نسخة ترقية من طراز GDYJ-502A. يمكن تغطية المؤشرات الوظيفية بالكامل. تم استبدال لوحة الدوائر و IC بالكامل بأحدث IC واللوحة.
معايير الاختبار IEC60156 ، IS6792 ، BS5874 ، ASTM D1816 و ASTM D877.
جهد الخرج الأقصى هو 80 كيلو فولت (100 كيلو فولت على أنه اختياري).
تصميم مضغوط. الوزن أخف 10 كجم من GDYJ-502A.
وظائف الاختبار الرئيسية لـ GDYJ-505H محول الزيت العازلة اختبار الجهد الجهد:
1) IEC60156/IS6792/BS5874
2) ASTMD877
3) ASTMD1816
4) محدد المستخدم
5) اختبار 5 دقائق
6) JIS C 2101-99 (S)
7) إثبات "أ"
8) إثبات "ب"
الفهرس الفني
| 1 | جهد الخرج | 0-80kV (0-100kV اختياري) |
| 2 | معدل ارتفاع الجهد | 0.5kv/s ± 5 ٪ ، 2kv/s ± 5 ٪ ، 3kv/s ± 5 ٪ ، 5kv/s ± 5 ٪ |
| 3 | معايير الاختبار | IEC60156/IS6792/BS5874 ، ASTM D1816 ، ASTM D877 |
| 4 | الأعلى. أوقات الاختبار | 9 |
| 5 | أوقات الانتظار الابتكار | 0-999S |
| 6 | وقت التحريك | 0-99S |
| 7 | وقت الانتظار | 0 ~ 600s |
| 8 | دقة القياس | ± (1 ٪ من الأرقام الكاملة + 2) |
| 9 | دقة | 0.1kV |
| 10 | نطاق قياس درجة حرارة الزيت | 0 درجة مئوية إلى 70 درجة مئوية ، أو أفضل. دقة: 1 درجة مئوية ، أو أفضل |
| 11 | مزود الطاقة | AC220V ± ٪ ، 50 هرتز/60 هرتز |
