GDRZ-902
GOLD
9030849000
GDRZ-902

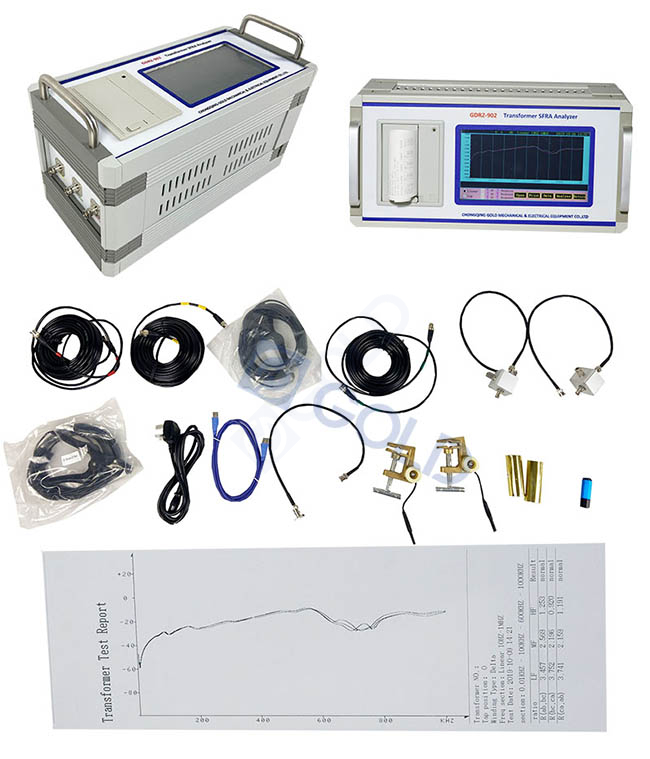

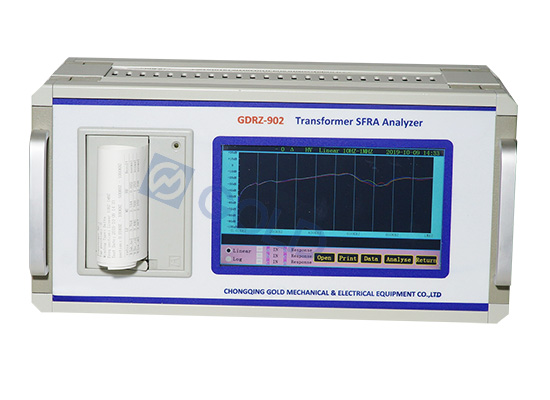

محول SFRA محلل استجابة الترددات SFRA
Introduction
يتم إصلاح هيكل ومرجع المحول بعد إجراء ، لذلك ، سيكون استجابة التردد لكل لفها هي نفسها تقريبًا.
بعض الحالات مثل المقطوعة بين الدوائر أو المراحل في التجربة ، أو قطع أو تعويذة تم نقلها لسحب الطاقة في الجري ، والتعرج التي تحركها في النقل ، يمكن أن تغير مرجع المحول ، والتي سيتم تغيير استجابة التردد ، ، يمكننا اكتشاف التشوه وفقًا لمنحنى استجابة التردد.
يمكن لمحلل استجابة الترددات SFRA SFRA المحول GDRZ-902 رسم منحنى استجابة التردد بدقة. ثم نقارن المنحنيات أفقياً أو رأسياً للكشف عن تشوه المحول.
يتطابق محلل استجابة الترددات SFRA SFRA المحول GDRZ-902 مع مستوى DL/T911 2004.
طلب
1. أثناء الاختبار الروتيني لصيانة محول الطاقة ، يتم استخدام محلل استجابة الترددات SFRA لجهاز SFRA GDRZ-902 للتحقق من بيانات استجابة التردد من لف المحولات.
2. عندما يغادر محول الطاقة المصنع ، يتم استخدام محول SFRAT من GDRZ-902 لقياس بيانات استجابة تردد اللف من المحول كمعلومات بصمة مميزة للمحول.
3. بعد أن يكون محول الطاقة مشتركًا قصيرًا ، محلل استجابة الترددات في وحدة تحويل GDRZ-902 يستخدم لقياس بيانات استجابة التردد لمحول الطاقة ومقارنتها مع بيانات الاختبار قبل الدائرة القصيرة للتحقق مما إذا كانت لفائف المحول مشوهة.
تحديد
| GDRZ-902 محول SFRA محلل تردد التردد | |
| وضعان مختلفان في عملية المسح: اكتساح خطي ، مسح القسم | |
| اكتساح خطي | 0.5khz-1mhzinterval 0.5 كيلو هرتز 2000 نقاط |
عملية مسح القسم | 50HZ-100HZINTERVAL 2HZ25 نقاط |
| 100HZ-1KHZINTERVAL 20HZ45 نقاط | |
| 1KHz -10KHZINTERVAL 50HZ180 DOTS | |
| 10khz-100khzinterval 0.2 كيلو هرتز 450 نقاط | |
| 100 كيلو هرتز - 500 كيلو هرتز الفاصل 0.5 كيلو هرتز 800 نقاط | |
| 500 كيلو هرتز - 1000 كيلو هرتز فاصل 1 كيلو هرتز | |
| نطاق الاختبار | (-100dB) - (+20dB) |
| دقة الاختبار | 0.1db |
| دقة التردد | <0.01 ٪ |
| معاوقة إدخال الإشارة | > 1M Ω |
| معاوقة الإشارة | 50 Ω |
الخصائص الرئيسية
لا حاجة للاتصال بجهاز كمبيوتر محمول ، يمكن لآلة واحدة إكمال اختبار تشوه تعويذة محول استجابة التردد.
يمكن أن يصل نطاق تردد الاجتياح إلى 10 هرتز إلى 10 ميجا هرتز ، وتردد الإخراج مستقر ، ومضاعف توهين الاستجابة لديه دقة قياس عالية.
وفقًا لنتائج الاختبار ، الإنتاج التلقائي لتقارير اختبار الكلمات الموحدة.
مجهزة بطابعة صغيرة لطباعة منحنيات وبيانات الاختبار.
التقييم التلقائي لنتائج الاختبار وفقًا لـ IEC60076-18.
شاشة تعمل باللمس الكبيرة بحجم 7 بوصات ، واجهة القائمة الإنجليزية الكاملة ، عملية بسيطة.
