GDXZ
CHONGQING GOLD
9031809090

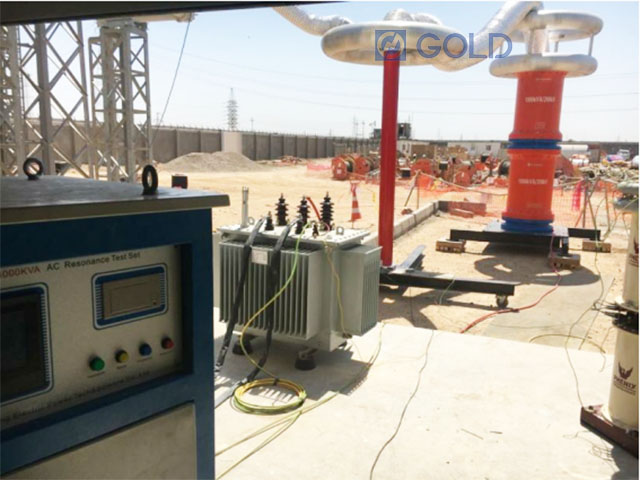

سلسلة التحويل الترددات نظام اختبار Hipot Resonant
1. المكونات الرئيسية لـ GDXZ سلسلة التحويل الترددات نظام اختبار Hipot Resonant AC لـ 500 كيلو فولت GIS Switchgear (على سبيل المثال: GDXZ-1300KVA 650KV)
| لا. | اسم | النموذج والمواصفات | وحدة | كتي |
| 1 | تردد متغير | XZ-50KW | تعيين | 1 |
| 2 | محول الإثارة | JL-50KVA/6.25KV/12.5KV/25KV | تعيين | 1 |
| 3 | مفاعل HV | DK-165KV/2A | تعيين | 4 |
| 5 | مقسم الجهد المكثف | FY-1000PF/660KV | تعيين | 1 |
2. مقدمة
1) يعتمد نظام اختبار تحويل الترددات GDXZ رنينًا AC لـ 500 كيلو فولت على مفاتيح GIS طريقة ضبط تواتر إمدادات الطاقة ، بحيث يمكن للمفاعل والمكثف الذي تم اختباره تحقيق الرنين ، وذلك للحصول على جهد عالي وكبير على تم اختبار المنتج.
2) بسبب إمدادات الطاقة الصغيرة والوزن الخفيف وصغر حجمها ، تم الإشادة به على نطاق واسع وتطبيقه في الصين ودول أخرى.
3) GDXZ REPORTION SERIENT SERIENT SESSONANT AC Hipot System هو طريقة جديدة واتجاه لاختبار الجهد العالي في الوقت الحاضر.
3. الفهرس الفني الرئيسي
(1) السعة المقدرة ： 1300 كيلو فولت
(2) الجهد المقنن ： 650 كيلو فولت
(3) تصنيف تيار ： 2A
(4) دقة القياس ： فئة القيمة الفعالة 1.5
(5) تردد العمل ： 30-300Hz
(6) شكل موجة الإخراج ： موجة جيبية
(7) عامل الجودة ： الجهاز نفسه Q≥30 (F = 45Hz)
(8) معدل تشويه الموجي: معدل تشويه الموجة الموجي للجهد ≤ 1 ٪
(9) إمدادات طاقة المدخلات ： ثلاث مرحلة 380 فولت ، 50/60 هرتز.
(10) وقت العمل ： تحت الحمل المقنن ، اترك العمل المستمر 60 دقيقة ؛ الجهد الزائد 1.1 مرة لمدة دقيقة واحدة
(11) ارتفاع درجة الحرارة ： ارتفاع درجة الحرارة ≤65k بعد التشغيل المستمر تحت الحمل المقنن لمدة 60 دقيقة
(12) وظائف الحماية ： الجهد الزائد ، التيار الزائد ، بداية الصفر ، تفصل النظام (فلاش) ووظائف الحماية الأخرى.
(13) درجة الحرارة المحيطة: -20 ℃ -55 ℃
(14) الرطوبة النسبية: ≤90 ٪ RH
(15) الارتفاع: ≤3000 متر
4. الميزات الرئيسية
1) GDXZ يحتوي نظام اختبار Hipot على سلسلة التحويل على الترددات على العديد من وظائف الحماية مثل الجهد الزائد ، والتيار الزائد ، والبدء في الموضع الصفري ، وفصل النظام (الفلاش) ، وما إلى ذلك. يمكن تسجيل إجراء منتج الاختبار عند حدوث الفلاش ، وسيتم تسجيل قيمة الجهد للتحليل التجريبي.
2) سهل الاستخدام في هذا المجال.
3) يحتوي الجهاز على ثلاث أوضاع عمل: الوضع التلقائي ، الوضع اليدوي ، ضبط تلقائي ووضع التعزيز اليدوي ؛ من المريح للمستخدمين اختيار مرونة وفقًا لظروف الموقع وتحسين سرعة الاختبار.
4) يمكنه تخزين وطباعة البيانات في أماكن مختلفة ، ورقم البيانات المخزن هو رقم ، وهو مريح للمستخدمين لتحديد والبحث.
5) عندما يجتاح الجهاز تلقائيًا التردد ، يمكن ضبط نقطة انطلاق التردد بشكل تعسفي ضمن النطاق المحدد ، ويمكن تحديد اتجاه المسح للأعلى أو لأسفل. في الوقت نفسه ، تعرض شاشة LCD الكبيرة منحنى المسح ، وهو مناسب للمستخدمين لفهم حدسي ما إذا كانت نقطة الرنين قد تم العثور عليها.
6) باستخدام تقنية منصة DSP ، يمكن زيادة أو ترقيات الترقيات وفقًا لاحتياجات المستخدم ، وواجهة تبادل Man-Machine أكثر سهولة في الاستخدام.
7) يتم تقليل قدرة إمدادات الطاقة المطلوبة بشكل كبير. يستخدم مزود الطاقة الرنان المسلسل مفاعل الرنين والمكثف لتوليد الجهد العالي والتيار الكبير. في النظام بأكمله ، لا يحتاج مصدر الطاقة إلا إلى توفير جزء من استهلاك الطاقة في النظام ، وبالتالي فإن طاقة إمداد الطاقة المطلوبة للاختبار هي فقط 1/Q من سعة الاختبار.
8) يتم تقليل وزن وحجم المعدات بشكل كبير. في جهاز الرنين المسلسل ، يتم حذف منظم الجهد الضخم عالي الطاقة ومحول اختبار تردد الطاقة العادي عالي الطاقة ، ويحتاج مصدر الطاقة الإثارة الرنان فقط إلى 1/Q من سعة الاختبار ، مما يقلل بشكل كبير من وزن وحجم نظام. بشكل عام ، هو شائع 1/10-1/30 من جهاز الاختبار.
9) تحسين بشكل فعال الشكل الموجي لجهد الخرج. مزود الطاقة الرنان هو دائرة مرشح الرنين ، والتي يمكن أن تحسن تشويه الموجي لجهد الخرج ، والحصول على شكل موجة جيبية جيدة ، ويمنع بشكل فعال الانهيار الخاطئ لمنتج الاختبار بواسطة الذروة التوافقية.
10) منع تيار الدائرة القصيرة الكبيرة من حرق نقطة الصدع. في حالة صدى السلسلة ، عندما يتم تقسيم ضعف العزل في منتج الاختبار ، يتم فصل الدائرة على الفور ، وينخفض تيار الحلقة بسرعة إلى 1/Q من تيار الاختبار العادي. إذا تم استخدام الرنين المتوازي التقليدي أو محول الاختبار لاختبار الجهد ، فإن تيار الانهيار يرتفع على الفور عشرات المرات. بالمقارنة مع الاثنين ، فإن تيار الدائرة القصيرة وتيار الانهيار يختلفون مئات المرات. يمكن أن يجد صدى السلسلة نقاط ضعف العزل بشكل فعال ، ولا يوجد قلق من حرق تيار الدائرة القصيرة الكبيرة التي تحرق نقطة الصدع.
11) لن يكون هناك أي الجهد الزائد للاسترداد. عندما تنهار العينة ، يختفي الجهد العالي على الفور بسبب فقدان ظروف الرنين ، يتم إطفاء القوس على الفور ، وعملية إعادة التأسيس لجهد الاسترداد طويل جدًا ، ومن السهل فصل إمدادات الطاقة قبل الوصول الجهد الفلاش مرة أخرى. هذه العملية عبارة عن عملية تذبذبية متقطعة لتراكم الطاقة ، والتي تكون طويلة ولا توجد جهد كبير في الانتعاش.
